개요

제품 시리즈 품번 TM7312의 경우 구형 타이머입니다. 현재는 제어기기 분야에서는 사용하지 않는 제품으로 단종 제품입니다. 초창기 제품으로 디지털 타이머로 PRESET 기능을 가지고 있는 타이머입니다. 주로 기계 장비에 부착되어 있는 타이머로 전기적 기계적 수명이 다 하였을 경우 같은 기능의 타이머로 교체하여 사용하여야 합니다. 주요 기능에서는 시간 설정 범위는 초. 분, 시간 단위 세팅이 가능합니다. 설정한 시간만큼에서 제어 동작을 하는 타이머로 출력은 릴레이 접점 출력을 하는 타이머입니다. TM7312 타 임어의 외형 치수는 72X72이고 패널 커팅 치수는 68*68입니다.

내용

ENDA TIMER 제품 품번 TM7312 제품의 외형과 주요 패널 커팅에 대한 내용은 아래 그림과 같습니다. 외형의 72x72이고 패널 커팅의 경우 68x68입니다. 이 제품을 교체할 경우 국내 제품으로 오토닉스 CT6M-2P4 상당의 제품으로 대치하여 사용할 수 있습니다. 오토닉스 타이머 카운터 제품의 경우 LED 표시창입니다. LCD표시창으로 사용할 경우 한영 NUX의 제품 LC7 P62 A 상당의 제품으로도 사용 가능 합니다.

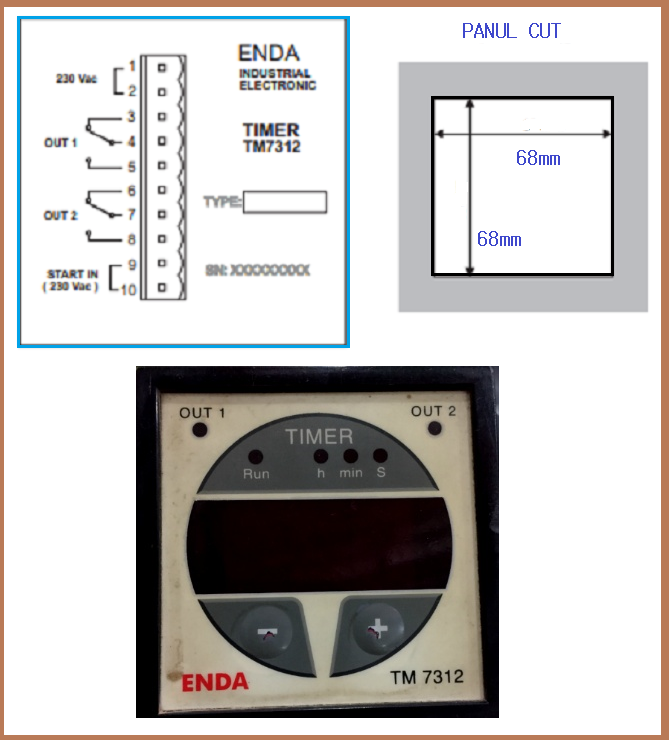

TM7312 제품 사진과 도면 사진
ENDA TIMER

ENDA TIMER Preset 기능의 타 임어의 카탈로그 자료를 참조합니다.

대체품

TM7312 타임 어는 ENDA 브랜드로 오래전 20년 이상 생산이 종료된 제품입니다. PV값에 세팅에 단순 릴레이 출력형으로 국내 오토닉스. 한영넉스 KACON 어느 회사 제품을 사용해도 대치 사용 가능합니다. 여기서는 오토닉스 제품으로 확인합니다. TM7312 대체 형번은 오토닉스제품 형번 CT6M-2P4입니다.

표시 방식 6단 프리셋 타입으로 초. 분. 시간 단위별 세팅 가능합니다. 카운터와 타이머 겸용 기능 제품으로 타이머로 설정 시 타이머 기능한 제어가 가능합니다. 모드에서 타 임어 모드시에 가산기능과 감산 모드로 설정할 수 있습니다. 단자구성은있습니다. 출력동작 은 릴레이 접점 출력 동작으로 파라미터 설정 값에 따라서 SIGNAL ON DELAY, POWER ON DELAY, FLICKER, INTERVAL, SIGNAL OFF DELAY, ON-OFF DELAY, INTEGRATION TIME 등의 기능을 사용할 수 있습니다. 전원전압전원전압 100-240 VAC~ 50/60Hz 사양입니다. 보호구조는보호구조는IP65(전면부)에 해당됩니다.

CT6M-2P4 형 번 사진
CT6M-2P4
CT6M 카다로그.pdf
0.97MB

오토닉스 CT 타이머에 대한 내용은 아래 링크자료에서 확인합니다.



CT6M 확장 디스플레이

개요 확장디스플레이가 가능한 제품인 카운터 타임어 겸용제품인 CT6 (CT6M-1P4T)사용하는 방법입니다. CT6타입의 품번은 2022년 이전의 구형 제품이고 2023년도 제품은 CT6M-1P4T 등의 신형 품번입니다.

fasystem.tistory.com

TM7312 타이머 대치 관련 내용입니다.
