CT4S-1P4 카운터

개요

오토닉스의 카운터 타이머 겸용 제품에 대한 내용입니다. 오토닉스의 CT 시리즈에서 CT4S 타입의 경우 4단 타입의 카운터 타이머 제품입니다. CT시리즈의 제품은 FX4S-1P4 또는 타이머 FS4E-1P4등과 다르게 설정 방법은 파라미터 설정 방법으로 제어할 수 있으며 입력 값에 대한 연산 기능이 있습니다. 또한 오토닉스의 LCD타입의 제품으로 카운터 타이머 CX6S SERIES의 경우 CT시리즈와 같이 입력 값에 대한 연산기능이 있는 제품입니다. 다만 CX6시리즈와의 차이는 입력 계수 속도의 CPS 값의 차이가 있습니다. 고속 엔코더등의 제어기기를 사용할 경우 입력 최고 계수 속도값 CPS를 확인하고 대체 사용 할 수도 있습니다. 여기서는 CT4S-1P4에 대한 내용입니다. CT4S-1P4와 같이 CT4S 시리즈에서는 토털 표시전용 제품 형번이 없습니다. 출력이 없이 표시 전용 제품으로 사용할 경우에는 CT6S-I4.CT6S-I2와 같이 같은 SIZE의 제품으로 선정하여 사용합니다. CT4S-1P4타입의 주문 형번 표시는 아래의 사진을 참조합니다.

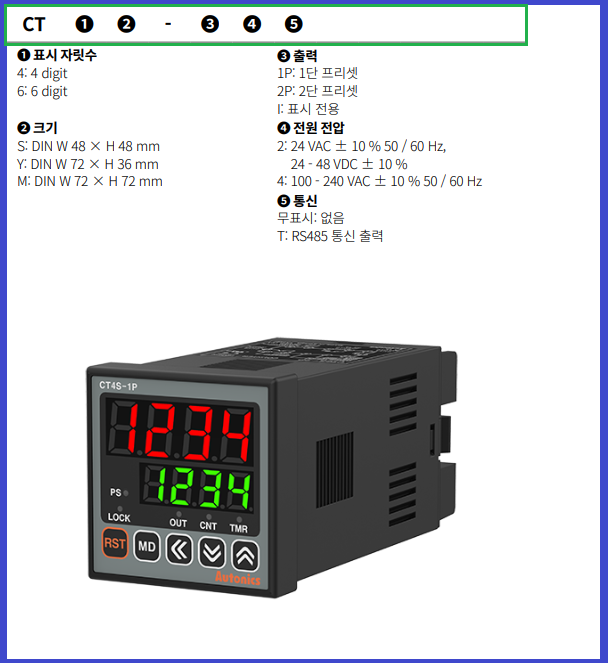

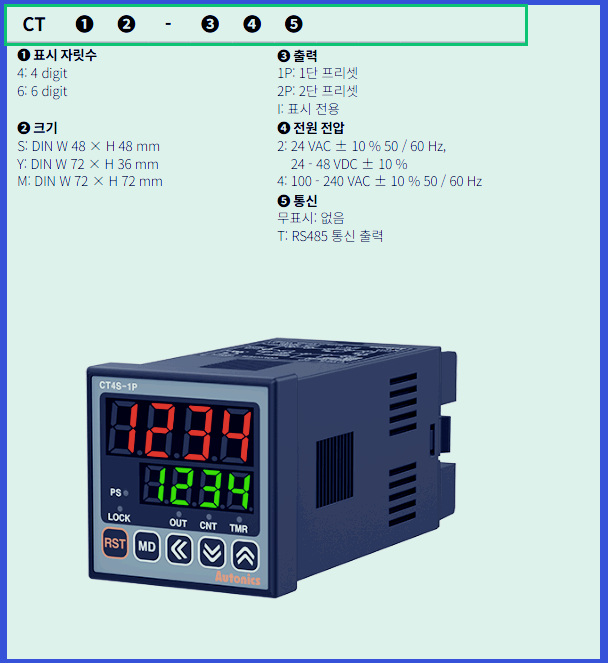

CT4S-1P4 형번

내용

오토닉스 CT4S-1P4 타입의 동작방식은 카운터 모드에서는 가산카운터 모드와 감산 카운터 모드로 사용할 수 있읍니다.타이머 모드에서는 가산타이머 모드와 감산 타이머 모드등으로 설정하여 사용 할 수 있습니다. 카운터와 타이머 겸용이지만 카운터로 설정하면 카운터로만 사용하여야 하고 타이머 모드에서는 타이머 제어만 가능합니다.

CT6S 사용 설명



카운터와 타이머를 동시에 사용할 수는 없습니다.CT4S-1P4 타입의 연결 구성은 단자대 타입 입니다.타이머 모드에서의 출력동작 선택을 할 수 있습니다. SIGNAL ON DELAY 모드로 사용 할 수 있으며 전원 투입과 동시에 타임이 진행되는 POWER ON DELAY 모드 그리고 ON 시간과 OFF시간을 설정하여 설정 시간 만큼 무한 반복을 하는 FLICKER 타이머 기능으로 사용 할 수 있습니다. 또한 INTERVAL모드나 SIGNAL OFF DELAY 모드나 ON-OFF DELAY모드 INTEGRATION TIME 모드 등으로 타이머 동작을 설정할 수 있습니다.

기타

오토닉스의 타이머 카운터 제품의 파라미터 구성 내용등은 CT6S-1P4.CT6M.CT6Y시리즈와 같은 방법으로 설정 할 수 있습니다. 아래의 회로도는 CT4S-1P4.CT4S-1P2.CT4S-1P4T 등에 대한 회로도 사진입니다. 아래 회로 구성 내용에서 INA 그리고 INB의 경우 엔코더 위상차 입력 방식에서는 인크리멘탈 방식이 로터리 엔코더에서의 출력 위상차에 축의 회전판을 회전시킬 때 A상, B상 각 신호 상호 간의 시작 간 또는 종료 간의 시간 오차량을 신호의 1주기 시간 대비 또는 신호의 1주기를 360도로 하는 위상각으로 나타냅니다. A상, B상은 통상 전기적 위상 각에서 90도 의 위상차를 가지게 되며 Z상의 경우에서는 ZERO PULSE SLIT으로 360도 1회전에 1 펄스의 출력을 합니다.



오토닉스 엔코더 E50S8-100-3-T-24로 사용한다고 하면 검은색 선은 INA 백색선은 INB 그리고 전원선을 연결하고 파라미터 값에서 UD-C 모드로 설정을 하면 CW 방향회전에서는 숫자가 증가하고 CCW 방향에서는 감소합니다. CT시리즈에는 센서에 전원을 공급할 수 있는 전원이 내장되어 있어서 별도의 SMPS가 필요 없습니다. 별도의 전원으로 연결하려면 별도의 SMPS로 연결할 수도 있습니다. 파라미터 설정 시 주의할 점은 입력기기가 ENCORDER일 경우에는 반드시 위상차 입력 모드로 설정하여야 동작합니다. 파라미터 1그룹에서 UD-C A 모드로 설정하여야 합니다. 또한 입력 계수속도의 값도 CPS 값 설정에 주의하여 설정하여야 합니다. 초당 개수 속도가 100의 입력 속도인데 CPS 값을 30이나 1로 설정하면 1초당 최대 30이나 1밖에는 유효 신호로 인식하기 때문에 CPS값을 1K 이상으로 설정하여야 정상적으로 표시할 수 있습니다.

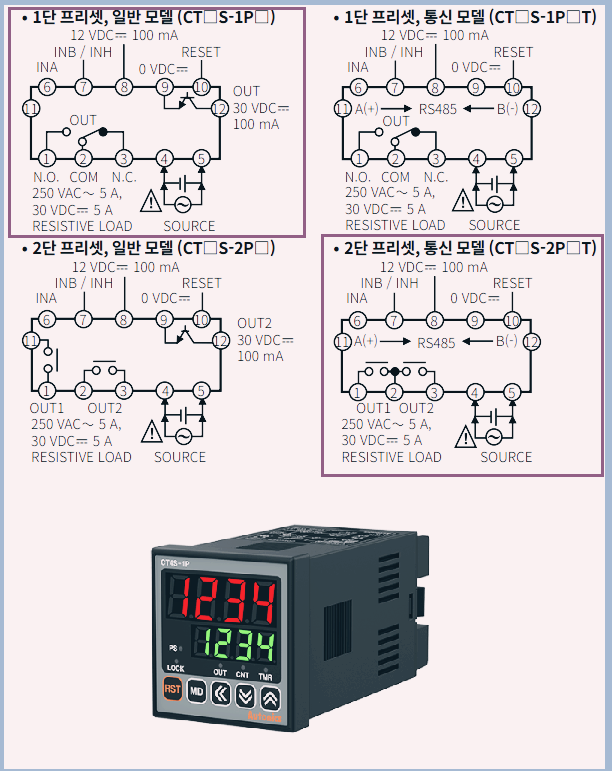

CT4S 회로

오토닉스 카운터 타이머 CT4S 시리즈 카탈로그 자료 참조 합니다.

CT4S 설명서 오토닉스 자료.pdf

0.51MB
