ATS8SD TIMER

개요

오토닉스의 소형 와이델타 타이머 ATS8SD-4 타이머에 대한 일부 내용입니다. 오토닉스의 아날로그 타입의 스타 델타 타이머 제품으로는 AT8SDN 타입의 기본형 타입이 있으며 소형 제품으로는 ATS8SD-4 타입 등이 있어 사용자의 사용환경에 따라서 선정하여 사용할 수 있습니다. 이 타이머는 8 PIN 타입의 플러그 소켓 타입으로 배선시 별도의 소켓을 사용하여야 합니다. 오토닉스의 전용 소켓으로는 PG-08 타입과 같은 매입소켓 8P 타입과 노출형 타입으로는 PS-08 타입 또는 PS-M08 타입으로 선정하여 사용할 수 있으며 기타 업체의 타이머 소켓도 호환이 가능합니다.

내용

오토닉스의 소형 Star Delta 아날로그 타이머 ATS8SD-4 타입은 소형으로 단독 모델 제품입니다. 사용 환경에서는 필드에서의 와이델타 모터 기동용으로 사용할 수 있습니다. 또한 넓은 전원전압 범위를 제공합니다. 제어 시간의 경우 사용자의 선택에 따라서 0.5초에서부터 100초까지의 범위 안에서 시간 설정을 하여 사용할 수 있습니다

스타 델타 타이머

사용가능한 전원전압 범위에서는 100-240 VAC 50/60Hz, 그리고 24-240 VDC 범위 내에서의 전원 겸용 제품입니다. 사용자는 설정시간 T1에서는 0.5~100초 범위 내에서 선택할 수 있으며 동작 전환시간 T2 시간의 경우 0.05초, 0.1초, 0.2초, 0.3초, 0.4초, 0.5초 중에서 선택할 수 있습니다. 폭 41mm 전용 소켓(PS-M8)으로 밀착 설치 및 DIN rail 설치 가능 DIN W48 ×48mm용 전용 브래킷으로 패널 설치 및 유지 보수 편의성 제공 용도: 대용량 Motor 기동용

기타

오토닉스의 와이델타 타이머 ATS8SD-4 타입의 타이머 전면에서는 Y 동작 표시등과 델타 동작 표시등이 부착되어 있어서 동작 표시등으로 편리하게 동작 상태를 확인할 수 있습니다. 전면 아래쪽에서는 시간 범위 설정 스위치와 시간 설정용 스위치가 있습니다. 시간 범위설정 범위를 설정하고 다이얼을 돌려서 동작 시간을 맞추어서 사용합니다. 이 타이머는 전원 ON 스타트 방식의 타이머입니다.

ATS8SD-4 TIMER

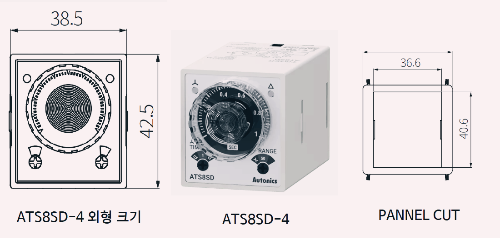

소형 스타델타 타이머 ATS8SD-4 타이머의 주요 기능은 AT8SDN 타입의 와이델타 타이머의 기능과 유사하나 외형 사이즈는 위의 그림에서 보는 것과 같이 소형 제품입니다.

ATS8SD-4 오토닉스 카탈로그.pdf

0.64MB

오토닉스의 ATS8SD-4 타이머 카탈로그 자료 참조 합니다.
