제품 개요
Rockwell Automation 상표로 판매되었다가 현재는 Allen-Bradley 상표로 판매되는 제품입니다. 카탈로그 주문 품번 42EF-U2 JBB-F4 제품의 경우 검출거리는 최소 0.025~4.5M 범위 내에서 검출하는 직접 반사형 포토 센서입니다. 센서의 출력은 NPN 또는 PNP 출력 선택이 가능한 제품입니다. 용도에 따라서 이 제품의 경우에는 국내 제품으로 대치 사용 할 수도 있습니다. 다만 출력 사양이나 기타 외형 사이즈등은 첨부한 카탈로그 자료를 참조하여 선정합니다.
시리즈 보기
직접 반사형과 투수광형 그리고 미러 반사형 형태의 제품군입니다. 제품의 형번에서 투수광형 타입의 센서의 형번 내용은 42EF-P2 MNB-A 타입의 형번으로 구성되며 자세한 품번의 내용은 첨부한 카탈로그 자료를 참조합니다. 시리즈 품번에서 42EF-U2 SCB-G4 품번의 경우에서는 포토센서의 경우에는 직접 반사형의 센서이며 검출거리는 최소 0.025~4.5M의 일반 감지거리입니다. 다만 출력은 NPN.PNP 출력이 아닌 N-MOSFET 타입의 포토 센서입니다.
관련 카탈로그 자료 참조 합니다.
Allen Bradly 42EF 시리즈 포토 센서 카탈로그 자료 참조 합니다.
로크웰 오토메이션 제품의 카탈로그 자료 참조 합니다.
기타

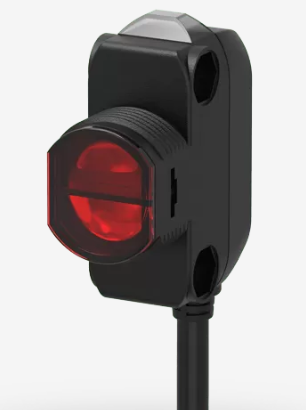

국내 제품 중에서 측면 검출형 포토센서로 오토닉스의 BH 시리즈 포토센서 제품이 있습니다. 오토닉스의 BH 시리즈 포토센서의 주요한 특징으로는 센서 전면에서 M18 너트 및 측면으로는 M3 나사를 사용하여 설치 가능 한 포토센서입니다. 이 센서의 제어 출력에서는 두 가지 출력을 사용할 수 있습니다. NPN 오픈 콜렉터 출력 와 PNP 오픈 콜렉터 동시 출력 가능한 센서로 필요에 따라 출력을 사용할 수 있습니다. BH 시리즈 포토센서에서의 검출 거리에서는 투과형 타입의 포토센서의 경우에는 검출거리 20m까지 가능하며 반사형 타입으로 미러 반사형 품번에서는 검출거리 4m까지 가능합니다. 또한 직접 반사형 타입의 포토센서 확산 반사형에서는 검출거리 1m 그리고 300mm 타입 등이 있습니다. 외형의 사이즈는 소형 사이즈제품으로 가로 14 세로 34.5 그리고 길이 28mm의 소형 센서제품입니다. 미러 반사형 타입에서는 MSR 기능 타입으로 MSR은 Mirror Surface Rejection의 약어로 검출하는 물체가 금속, 거울 등을 효과적으로 검출할 수 있는 반사판 구조입니다. BH 포토센서에서는 감도 조정 볼륨이 기본적으로 내장되어 있습니다. 또한 검출 동작 스위치에서는 Light ON 검출 동작 모드와 Dark ON 동작모드를 모드스위치를 사용하여 선택 가능 합니다. BH 포토센서는 전원 역접 속 보호회로를 가지고 있으며 출력 단락 과전류 보호회로도 기본적으로 탑재하고 있는 센서입니다.
오토닉스의 BH 포토 센서는 측면 검출형에 최적인 포토 센서 제품입니다.
BH 시리즈 포토센서 카탈로그 자료 참조 합니다.
