프로페이스 GP-2601단종품 메뉴얼

PROFACE DISCONTIUED (GP-2000 시리즈)

프로페이스 GP2000 시리즈 전 제품은 2011년 2월 28일 부터 생산 중지된 제품입니다.

대체 기종 GP-4000 시리즈.

GP2601 제품 특성 (단종 제품)

Model			GP2601-TC11   ---> 대체 기종 PFXGP54601-TAD
화명 방식 Type			TFT Color LCD
Display Colors			256 colors (no blink)/ 64 colors (3-speed blink) (software control)*1
Backlight			CCFL (Service life: 50,000 hrs. at 24hr. operation)
Resolution(화면 픽셀)			800 × 600 pixcels
Effective Display Area (mm)			246.0(W) × 184.5(H)
Brightness Control			4 levels of adjustment available via touch panel
Contrast Adjustment			-
Language Character Sets			ASCII: (Code page 850) Alphanumeric (incl. European characters) Chinese: (GB2312-80 codes) simplified Chinese fonts Japanese: ANK 158, Kanji : 6962 (JIS Standards 1 & 2) Korean: (KSC5601 - 1992 codes) Hangul fonts Taiwanese: (Big 5 codes) traditional Chinese fonts
Text	8 × 8 dots		100 char. × 75 rows
	8 × 16 dots		100 char. × 37 rows
	16 × 16 dots		50 char. × 37 rows
	32 × 32 dots		25 char. × 18 rows
Character Sizes			8 × 8 dots, 8 × 16 dots, 16 × 16 dots, 32 × 32 dots
Font Sizes			Width can be expanded 1 to 8 times. Height can be expanded 1/2, 1 to 8 times.
Application Memory			4MB FLASH EPROM
Data Backup Memory			128KB - uses lithium battery
Touch Panel Resolution			40 × 30 keys/ screen - 1 or 2 point touch
External Interfaces	Serial Interface		Asynchronous Transmission: RS232C/ RS422 Data Length: 7 or 8 bits Stop Bit: 1 or 2 bits Parity: None, Odd or Even Data Transmission Speed: 2400bps to 115.2kbps, 187.5Kbps
	CF Card Interface		1 slot
	AUX Input/Output	Remote Reset Input	Remote Reset Input: 1 point, Input Voltage: DC24V ±10%, Input Current: 4mA (TYP), Min. Input Pulse Width: 2ms Operating Voltage: (When ON) Min. DC21.1V/ (When OFF) Max. DC3V Isolation Method: Photocoupler Isolation
		Output	Output: 3 Points (RUN Output: 1 point, System Alarm Output: 1 point, External Buzzer Output: 1 point) Rated Voltage: DC24V, Max. Rated Current: 50mA/ point, Wire Gauge: AWG28 to AWG16
	Printer Interface		Compatible with NECPC-PR201/PL, EPSON ESC/P24-J84(C), HP Laser Jet, PCL 4 command, EPSON PM/Stylus (6-color ink), EPSON Stylus (4-color ink) compatible printers
	Tool Connector		Asynchronous TTL level nonprocedure command I/F Used for transferring data between the GP application software and the GP. Used for data transfer with the 2-Port feature. Used for a variety of devices, including a bar-code reade

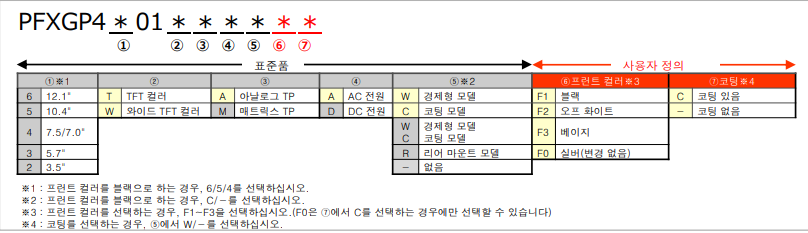

PFXGP4601  제품 형번 구성

PFXGP4601-TAA   제품 구성 설명

화면크기 12.1" .TFT 컬러에  아날로그 TP 방식 터치의 전원 전압은 AC전원



GP-2601-TC 단종 메뉴얼.pdf

1.39MB





프로페이스 GP-2601단종품 메뉴얼

GP2000 시리즈는 GP4000 시리즈로 사용 합니다.

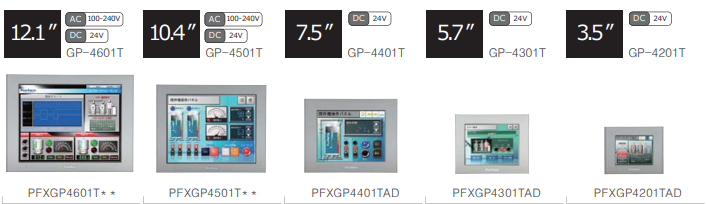

GP4000 시리즈 화면 크기

일반적인 특징

GP4000 시리즈의 미쯔비시 PLC 래더 편집기능

Mitsubishi Electric 이외의 PLC도 래더 편집 가능Path through 기능을 사용하여

제어반을 열지 않고 표시기를 경유하여래더 프로그램을 편집할 수 있습니다.

디바이스 모니터=PLC 디바이스를 확인하여 어드레스를 변경할 수 있습니다

PLC 로그 데이터를 활용하여 간단 일보 작성

로깅 기능으로 일보ㆍ월보 서류 작성 효율 대폭 향상.

CSV 데이터 전송 기능으로 PLC 설정을 GP상에 변경할 수 있습니다



Pro-Server EX

PC를 접속하기만 하면, 쉽게 수집 조건을 설정하여 원하는 데이터를 바로 수집할 수 있습니다.



GP4000 카다로그l.pdf

7.72MB





프로 페이스 GP4000 시리즈 카다로그 참조
