전선 HIV

개요

인증 규격 KS C IEC 60227-3 WIRE 전선으로 전선으로 450V에서 750V의 내열 비닐전선의 한 종류입니다 IV전선에 비하여 HIV전선의 경우에는 비닐 절연 전선으로 내 가열성 재료를 첨가하여 만들어지는 수지계열로 절연한 전선으로 내열성 염화 비닐수지 계통입니다. 여러 제조사의 품질 내용은 자료를 참조합니다. HIV전선이 기본 구조는 도체로 전기용 연동선으로 단선으로 되어 있는 경우와 원형 연선 또는 원형 압축 연선 등으로 되어 있습니다. HIV전선의 허용 최고 온도는 70도~90도 내외로 제조사의 제품별 규격을 확인합니다.

내용

2023년도 LS Cable system 자료에 의하면 500V KS IEC 60227 07 (HIV). 적용 규격 KS C IEC 60227-3, LS Standard Spec.LS Cable system LS 케이블의 HIV전선자료에 의하면 절연 케이블 전기기기로 배선 및 옥내에 전원을 공급하는 역할을 하며 도체 위에 내열 PVC 및 XLPO(가교 폴리올레핀)를 절연 재료로 피복하여 우수한 내열성능(90℃)과 환경 및 목적에 따라 난연 및 친환경 특성을 가지고 있습니다. 절연 케이블은 KS 및 전기용품 안전인증을 기본으로 합니다.

제품

HIV전선 규격 확인은 옥내용 절연전선의 변천 서라 할 수 있으며 1980년 경 IV전선에서부터 200년대 HIV 전선 그리고 HFIX 계통으로 옥내용 절연전선의 규격이 변화하면서 일반적으로 HIV 전선이라 명칭 합니다. 제조사는 LS전선에 유수의 국내 기업에서 제조 판매 하고 있는 제품입니다.

HIV전선 흐름도

위의 절연 전선의 명칭을 보면 알 수 있듯이 IV전선 HIV전선의 규격에서 보면 알 수 있듯이 HIV는 IV전선에 비하여 내열성이 뛰여 나지만. HFIX전선보다는 친환경 제품은 아닙니다. LS산전 HFIX 케이블은 전선의 규격 450/750V HFIX 용도:초고층, 대형 건물의 화재 시 인명 및 재 산피해 최소화 난연성으로 화재 시 연기 및 유독 가스 발생량 대폭 축소 친환경 재질: RoHS 환경 기준 적합 (Cd, Pb, Hg, Cr6+, PBB/PBDE 비사용) 내열성 :고내열(90℃) 특성으로 허용 전류가 증가하여 공사 비용 절감 효과가 있습니다.

300/500V HIV 대비 높은 전압 특성

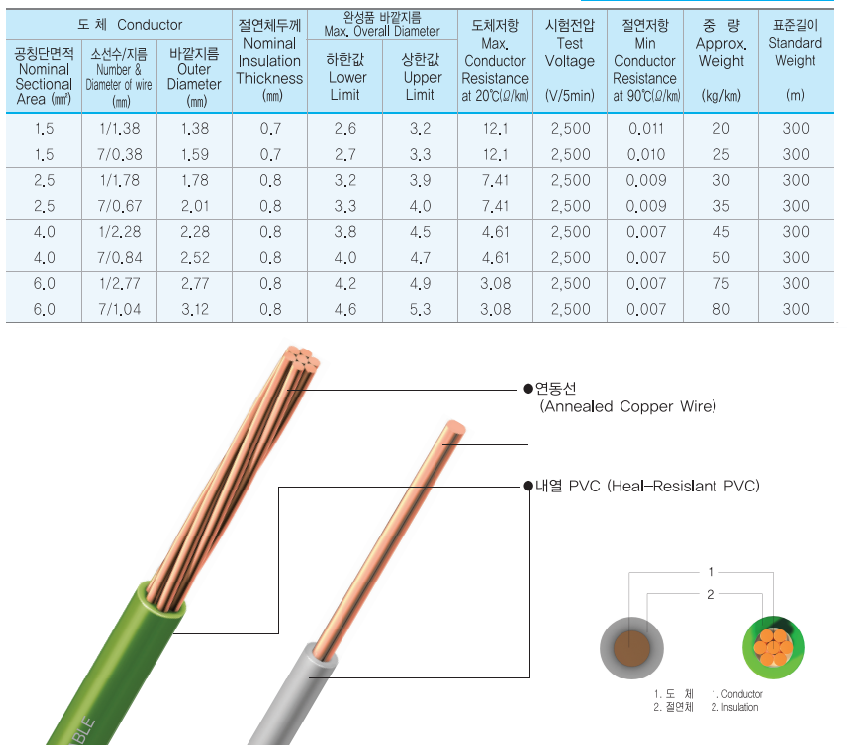

LS전선의 HIV.HFIX 전선의 특징

일반 HIV전선 정격 용량은 300/500V HIV 고내열(90℃) 특성으로 허용 전류가 증가하여 공사 비용 절감, 무납(Lead Free) 자재 적용으로 환경 친화적 특성을 가지고 있습니다.

HIV전선 (LS산전).pdf

13.67MB

LS전선의 LS Standard Spec HIV전선 카탈로그 보기

용도와 환경은 전선회로가 복잡한 상업시설, 산업 플랜트 및 아파트. 단독 주택 등의 시설 내부 배전 회로에 사용합니다. 2차 화재 확산 방지를 위한 난연성의 성능으로 환경 및 인체에 유해한 물질(할로겐, Halogen)을 제거한 친환경 성능 시공 성능 및 내화 성능 강화 가능 합니다. 일반 KIV보다 높은 300V/500V, 절연 전선으로 500V이하의 옥내 배선에 사용되며 내후성, 내구성이 양호해야 합니다. 규격으로는 적용규격, KS C IEC 60227-3에 해당합니다. 도체 전기용 연동선 절연체: PVC 내열온도: 90도씨 이상의 조건으로 300/500V 내열 PVC 절연케이블 HIV KS C IEC 60287의 적용방법으로 작업합니다.

HIV전선

대신전선의 전선 카탈로그 자료 참조 합니다.

대신전선 카다로그 (1).pdf

5.08MB

VCT전선과 VCTF전선 용어에 대한 내용은 아래 링크 자료를 확인합니다.

VCT전선, VCTF전선
