개요
소형 솔레노이드 밸브 제조사 CKD 사의 제품 시리즈 3SA 시리즈와 4SA에 대한 내용입니다. 3SA밸브 시리즈는 더 이상 생산이 되지 않는 단종 타입입니다. 기존에 설치되어 있던 밸브의 수명이 다 했을 경우에는 단종제품으로 같은 제품은 사용할 수 없으며 대체 제품으로 사용하여야 합니다. CKD 제품으로는 4KA밸브 시리즈와 베이스 베관현 4KB 시리즈등이 있습니다. 베이스 배관형에서 메니폴드 형식의 밸브는 M4KA.M4KB 또는 MN4KB 형번 등입니다. 이러한 시리즈등의 CKD 밸브 형번으로 사용하거나 3SA.4SA단종 밸브 시리즈는 국내 제품으로 사용할 수도 있습니다. 국내 제품 케이시시정공이나 신영제어기의 KV.SV시리즈 또는 TPC 메카트로닉스의 방향제어기 밸브로 사용할 수 있습니다.
내용
3SA1.4SA1 시리즈 밸브는 아래 JIS 공업 규격과 같이 싱글 타입 솔레노이드와 더블타입의 솔레노이드 밸브 중간 정지형 솔레노이드 밸브 PAB 접속형 솔레노이드 밸브등의 옵션으로 품번 구성은 첨부한 단종 카탈로그 자료를 참조하여 선정하였습니다 이 제품은 모두 생산종료 되었고 CKD의 4K 시리즈 또는 국내 신영제어기나 케이시시정공 밸브로 대치 사용 할 수 있습니다. 아래는 공기압 기호 JIS 기준의 솔레노이드 밸브의 심벌 표시입니다. 싱글 솔레노이드 밸브의 2위 치 5 포트 밸브와 더블 솔레노이드 밸브의 2위 치 5 포트 밸브 그리고 중간 정지형 솔레노이드 밸브와 ABR접속 타입과 PAB접속 타입의 3위 치 5 포트 밸브의 공압기호 표시입니다.
동작 방식에서 싱글 솔레노이드 밸브의 경우 코일에 전압을 인가하면 회로에서 보는 것과 같이 평상이 PA로 열려 있는 회로가 전원이 인가되면 PA는 닫힘 동작을 하고 PB로 열리는 회로입니다. 이동작의 리턴 동작은 스프링에 의하여 리턴 동작을 합니다. 그렇지만 더블 타입의 경우에는 스프링이 없습니다. 양쪽 코일에서 즉 A코일과 B코일이 각각 동작을 하여야 회로가 변경이 됩니다. 이러한 동작 특성이 회로상의 급작스런 정전 등으로 솔레노이드 밸브의 전원이 차단되었을 경우 싱글 솔레노이드의 경우 스프링에 의하여 리턴이 되어 버려 실린더등의 구동기기의 운동을 하게 되어 위험한 환경에서는 더블 타입의 솔레노이드밸브를 사용하여 스프링 리턴이 아닌 솔코일에 의한 복귀 동작 타입으로 사용하여야 합니다.
더 많은 공압기호는 아래 자료를 참조합니다.
공압 기호 자료실
공압 기호 보기 개요 공압과 유압의 자료입니다. 유압기호와 공압기호에 대한 한국 산업규격에 따른 기호 표시에 대한 자료입니다. Graphic Symbols for Fluid power Ststems로 유압 기기와 공압기기의 메
fasystem.tistory.com
대체품

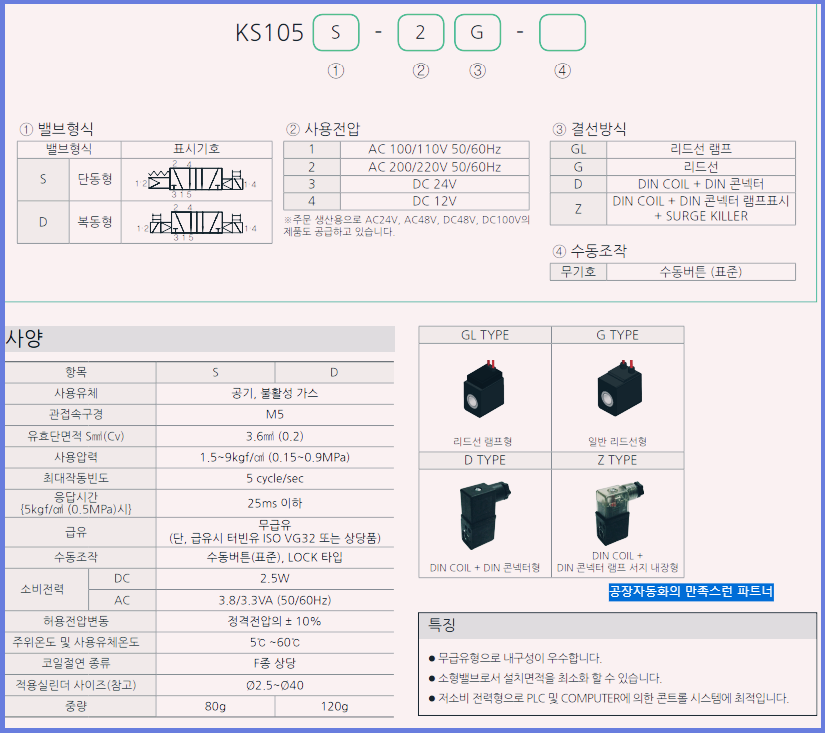

여기서는 케이시시정공의 솔레노이드 밸브로 확인을 합니다, 소형 5 PORT 솔레노이드 밸브 KS105 시리즈와 KY 시리즈 밸브로 CKD 소형 밸브 대치 사용이 가능합니다. 주문 형번은 참조한 사진과 파일을 참조해 주십시오.
KY 시리즈 밸브는 다양한 구성으로 대응이 가능한 솔레노이드 밸브입니다.
아래 자료는 CKD 소형 솔레노이드 밸브의 카탈로그 자료 입니다.
4SA.3SA 밸브는 단종된 제품으로 사양 참조용 카탈로그 자료 참조 합니다.
케이시시 정공의 소형 5 PORT 밸브 시리즈 KS105 시리즈와 KY 시리즈 대체 형번으로 카탈로그 자료 참조 합니다.
CKD 4KA 밸브는 생산 판매가 되는 제품으로 대체 형번으로 검토합니다.
