개요
유량센서의 종류는 매우 다양하고 제조사 역시 국내외에 많이 있습니다. 여기에서는 플로우 메타 전문 업체 Aichi Tokei flow sensor 사의 제품에 대한 내용입니다. 제품 시리즈명은 ND시리즈입니다. 이 타입의 유량센서는 측정 방식이 임펠러의 원리로 다양한 통과 유체를 측정하는데 적합한 제품입니다. ND10 시리즈는 유량 센서의 엠프는 노이즈에 가한 특성이 있으며 유속에 비례한 펄스 출력 오픈 콜렉터로 유량과 비례하여 출력하는 제품입니다. 따라서 고정밀도의 유량을 측정할 수 있습니다. 또한 임펠러 방식은 측정 원리가 간단해서 고장의 요소가 적습니다.
제품
ND10 시리즈의 경우 국내에서 신규로 설치할 경우에 적용되는 경우는 거의 없고 대부분 기존 장비에서의 기본 장착 제품으로 들어와 일정 시간이 지나면 기계적 특성이 떨어지거나 전기적 수명이 다하여 교체가 필요할 경우가 대부분입니다. 국내에서는 케이시시 정공 제품이나 SMC 제품등 신규 제작 시에는 납기가 빠른 기성 제품위주로 선정하고 있습니다. ND10시리즈의 경우 외형은 아래 사진과 같습니다.
ND10의 경우에는 시리즈 형번이 ND10-PATAAA-RC 또는 ND10-TATAAA-RC와 같이 형번을 선정하거나 기존제품의 제품 라벨에 마킹이 되어 있을 경우 이 타입의 경우에는 최대 작동 압력은 공압 압력으로는 10K까지 사용 가능하며 사용주위 온도 환경은 0-20도 범위입니다. 위 센서의 유량은 1분당 20L의 경우에는 ND10-PATAAA-RC 제품이고 1분당 통과 유량이 10L일 경우에는 제품 품번이 ND10-TATAAAA-RC와 같이 구성됩니다. 통과유체의 온도 범위는 0-60도 이내의 유체를 사용할 수 있습니다. 또한 동결되지 않는 사용 환경이라면 영하 -10도에서 70도까지 가능합니다. 이 제품의 유량에 관련된 신호는 디지털 신호로서 NPN 출력을 하는 센서입니다. 첨부한 카탈로그 자료를 참조합니다. 보다 큰 용량의 통과 유량 타입을 사용하려면 유량 센서 타입을 ND20-PATAAA-RC와 같은 타입으로 제품을 선정합니다. 제품의 유량 특성이나 출력 기타 사용환경은 첨부한 카탈로그 자료를 검토합니다.
주문 형번

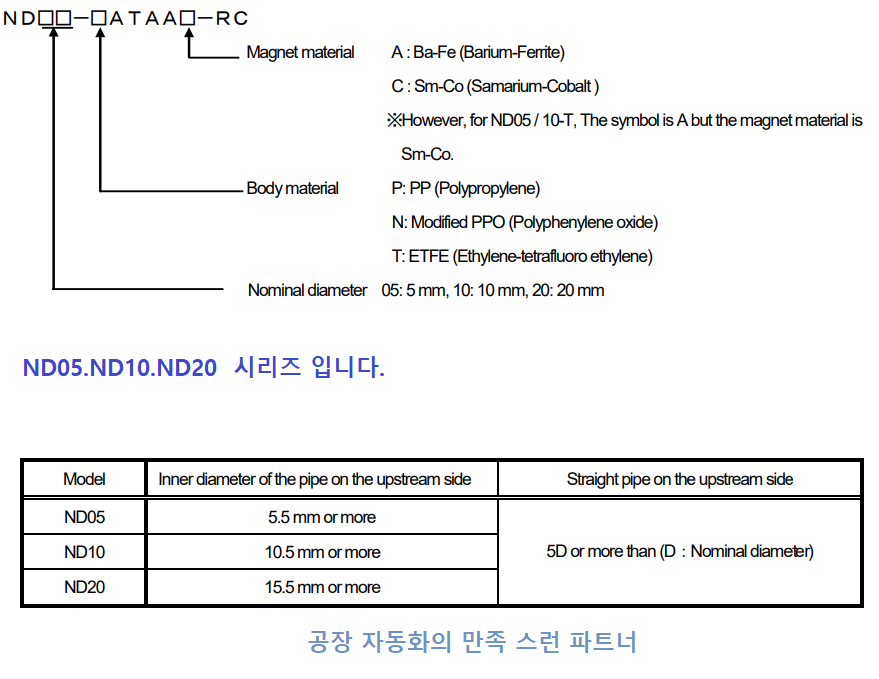

주문 형식은 아래 그림과 같습니다. 아래 화면을 클릭하면 화면 확대가 됩니다.
자료 참조 합니다.
ND10 Aichi Tokei 사의 카탈로그를 참조합니다.
ND10 제품별 특징 확인 합니다.
타사제품 유량센서 비교
유량 레벨센서
제품 개요 제조사:잼스 센서스(Gems Sensors) 품번:ELS-1100 시리즈. 센서 전문회사 잼스 센서는 1955년도 미국에서 설립되여 2023년 현재는 북미.유럽 .중국을 비롯한 아시아 쪽에 생산 시설을 갖춘 센서
fasystem.tistory.com
유량 레벨 센서 또는 유량 센서의 경우 더 많은 정보확인은 블로그 내의 디지털 타입의 아날로그와 디지털 출력 겸용 유량 센서자료를 검토합니다.
