온도 습도 제어 방법

개요

온도와 습도를 제어하는 방법에 대한 내용입니다. 온도 컨트롤러와 습도 제어가 필요한 장소에서 간편하게 제어할 수 있는 방법에 대한 자료입니다. 습도와 온도를 제어하는 방법은 HMI와 연동하여 WIFI 기능등으로 제어하는 방법도 있고 필드의 습도 센서에서 아날로그 신호 아날로그 전류신호 또는 아날로그 전압 신호를 받아서 디스플레이전용으로 사용할 수도 있으며 디지털 신호 또는 드라이 접점 릴레이출력형으로도 사용할 수 있습니다. 제품 형번에 따라서 485 통신 타입으로도 설정이 가능합니다.

방법

아래 사진에서와 같이 필드기기로 온도 습도 센서 겸용제품인 오토닉스 제품 THD-D1-C 제품과 여기서에 신호를 받아 제어 출력을 하는 MT4W-DA 패널 메타의 접속 방법입니다. 오토닉스 THD-D1-C 제품의 경우 자체에는 디스플레이가 없는 제품입니다. 센서 자체에도 디스플레이 가능한 제품의 경우에는 THD-DD1-C로 선정하면 됩니다 첨부 카탈로그에서 형번 표시 참조 합니다. THD-D1-C 품번의 경우 측정할 수 있는 온도 범위는 섭씨로 -19.9도에서 영상 60도 범위 내에서 측정을 할 수 있으며 습도의 경우에는 0.0-99.9% RH까지 측정할 수 있는 온도와 습도 센서 겸용 제품입니다. 온도와 습도의 신호는 각각 아날로그 DC4-20mA를 출력하는 센서입니다.

습도 제어 컨트롤

연결 방법

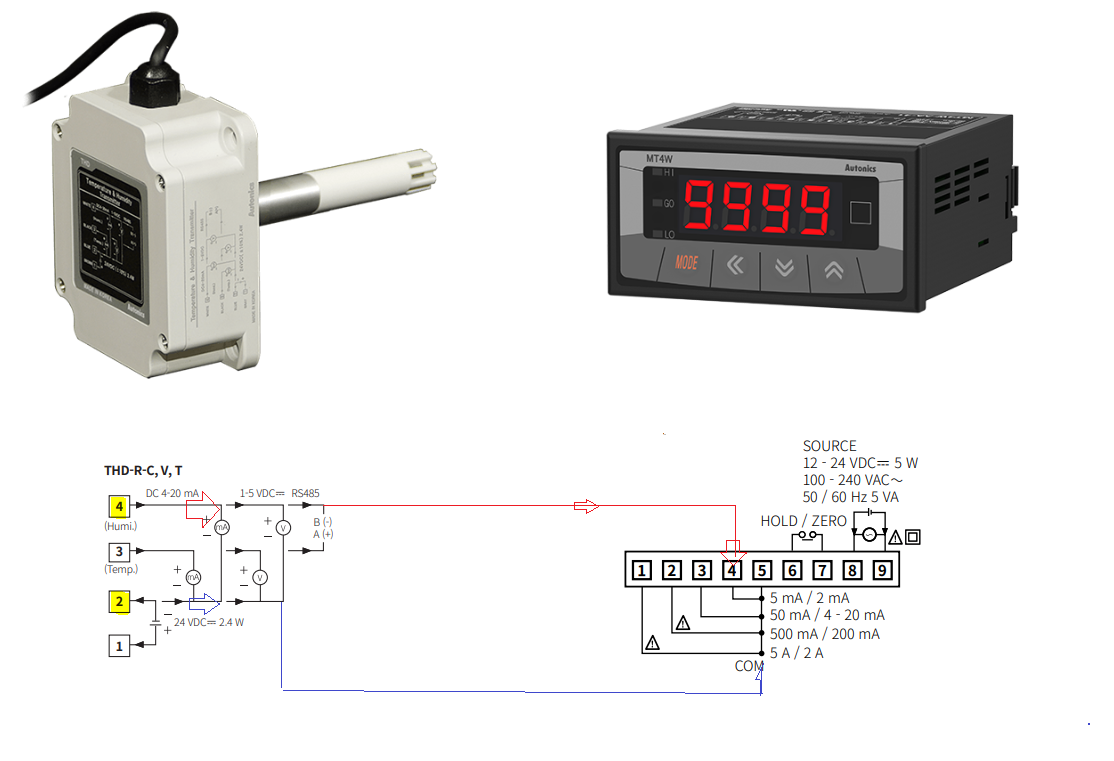

위의 그림은 오토닉스의 온도 습도 겸용센서 제품품번 THD-D1-C를 연결하여 습도를 릴레이 출력으로 제어하는 방식의 샘플입니다. 먼저 필드기기인 THD-D1-C 센서에 전원을 공급해야 합니다. 전원전압은 정전압 DC24V를 극성에 맞게 연결합니다. 제어 출력의 단자는 2번과 4번 단자가 습도를 출력하는 단자입니다.

주의해야 할 점은 2번과 3번의 경우에는 온도를 출력하는 단자로 제어 출력의 범위가 다르기 때문에 올바른 측정이 불가합니다. 습도를 측정하는 출력 단자 2번과 4번에서 패널 메타 MT4W-DA-41 미터의 입력 단자로 습도센서 2번은 5번으로 4번은 4번으로 연결합니다. 여기에서 패널메타 MT4W-DA-41에서 파라미터 값을 설정하여야 하면 입력 신호는 4-20mA로 파라메타 값을 설정하여야 합니다.또한 MT4W-DA-41 메타의 파라미터 값 상한 값과 하안값을 설정하여야 합니다. LOW 값은 000.0으로 설정하고 H 값은 99.9로 설정합니다. MT4W 패널 메터에서는 소수점 이동 기능이 있습니다 라파메타 설정에서 DOT 자릿수를 이동하여 온도센서의 출력 값과 동일하게 설정할 수도 있고 소수점 없이 사용할 수도 있습니다. 소수점 설정 시 SV 값 설정값에 대하여 소수점 이하 자릿수가 있을 경우 감안하여 HI 값과 LOW 값을 설정합니다. 예를 들어 HI값은 1000으로 설정하고 LOW 값을 0으로 설정하면 MT4W-DA-41 미터는 4-20mA 입력으로 4일 때 0이고 20일 때 1000으로 표기합니다. 여기서 소수점 자리 한자리 DOT를 000.0으로 설정하게 되면 LO 값은 000.0이고 HI 값은 100.0으로 디스플레이합니다.

판넬메타 MT4W

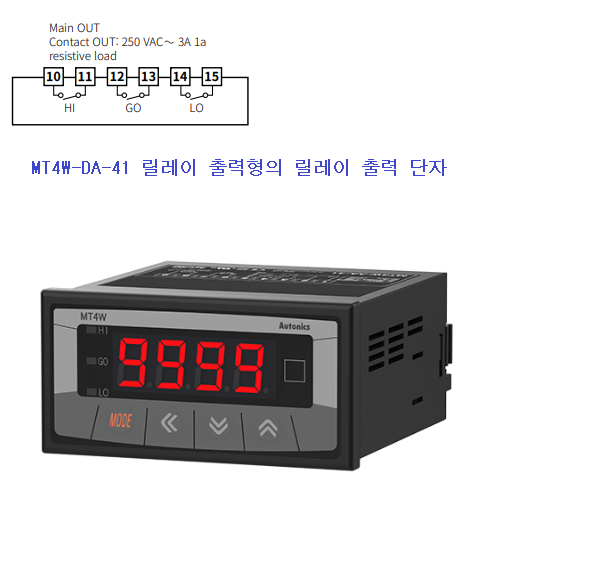

릴레이 출력은 릴레이 LOW출력 단자와 GO출력 단자 그리고 HIGH출력 단자가 있습니다. 오토닉스 MT4W-DA 시리즈에서 릴레이 출력형의 품번은 MT4W-DA-41 품번으로 선정합니다. 릴레이가 3개 있으며 HI출력 릴레이는 설정값 PV값 이상에서 출력하는 릴레이 출력이고 LO출력은 설정값 이하에서 출력하는 릴레이 회로입니다. GO출력은 설정값에 대하여 LO 값과 HI값 사이에서 출력하는 릴레이입니다.

릴레이 출력

THD 온도,습도센서 카탈로그.pdf

0.52MB

오토닉스 온도 습도 컨트롤러 THD 시리즈 카탈로그 자료 참조 합니다.
