온도센서 NTC 소자

개요

온도센서의 소자에 대한 내용입니다. NTC(Negative Temperature Coefficient of Resistance) PTC와 NTC의 특성 중에 NTC 온도센서 소자의 전기적 특성은 PTC와는 다르게 온도가 상승하게 되면 소자의 저항 값이 일정하게 온도가 오르는 만큼 저항의 값은 감소하게 되는 특성이 있습니다. 이러한 저항의 변화 값을 온도메타에 저항 신호를 보내 온도를 측정하고 제어하는데 필요한 센서 측의 소재 부품입니다. NTC와 PTC는 온도 변화에 따라 저항의 변화를 저항 값으로 측정하는 소자이며 특성은 반대 특성이 있습니다. 소재는 다양한 소재이며 PTC 소재의 경우 백금, 티타늄등의 재질이 있고 NTC의 경우 니켈이나 철, 아연종류로 주로 이루어지는 소자입니다. PTC의 영문 명은 Positive Temperature Coefficient thermistor입니다.

내용

온도 측정 방법에서의 센서 소자의 특성은 다음과 같습니다 NTC 소자의 경우 온도가 높아져 가면 저항 값은 감소하는 특성을 가지고 있습니다. 그리고 PTC소자의 경우에서는 온도가 높아지면 저항 값도 증가하는 소자입니다. 그리고 CTR 소자의 경우에는 특정 온도에서 저항 값이 급격하게 변화하는 성질을 자기고 있는 소자입니다. NTC소자의 형태는 아래 그림과 같이 다이오드 형태로 만들어지기도 하고 칩 모양으로도 만들 수 있습니다 협소한 공간이나 기타 디스크 타입 등으로도 만들 수 있는 소자입니다.

온도 트랜스 미터 Honeywell

NTC온도 센서 소자에 대한 사진 입니다.

NTC 소자

용어

NTC 소재의 경우 비교적 오차가 적고 견고하게 제작할 수 있습니다 소재의 특성상 PTC에 비하여 경제적으로 제작할 수 있는 제품입니다. 온도 특성에 따라서 NTC 방식의 경우에는 저항에서 음의 온도계수를 가지는 반면 PTC 소자의 경우 양의 온도 계수를 가지고 측정합니다. 또한 CTR 방식도 있으나 이 방식은 NTC 방식과 비슷한 선형을 가지고 있으나 특정한 온도에서 저항치가 급격하게 감소하는 특징이 있습니다. NTC와 PTC의 저항 특성은 아래 표를 참조합니다.

온도 퓨즈는 각종 전기 전자부품 산업용 뿐 아니라 가정용 전기다리미 .전기 밥솥 선풍기 등등의 보호안전용으로 주로 사용합니다. Thermistor (thermally sensitive resistor) 써미스터라는 것은 일반적으로 써미스터라는 용어는 써멀 센스티브 레지스터를 말합니다. 써미스터의 동작은 써미스터소자의 온도 변화에 따른 저항 값이 변화하는 패턴에 따라 크게 3가지로 나눌 수 있습니다.



NTC.PTC.CTR 등 NTC (negative temperature coefficient thermistor) NTC소자의 특성은 온도가 높아지면 저항값이 감소하는 반비례 그래프를 나타냅니다. PTC (positive temperature coefficient thermistor)의 의미는 PTC소자는 NTC와 다르게 온도가 높아지면 저항값이 증가하는 패턴을 보여 줍니다. CTR (critical temperature resistor) 용어 내용은 CTR 소자의 특성은 특정한 영역의 온도에서 저항값이 급격히 변화하는 소자 주로 디지털 온도계에 사용하는 것은 NTC 계열 소자를 많이 사용합니다. NTC 써미스터는 일반적으로 제어 온도 감지기에 사용되고, PTC 써미스터는 소자 특성상 자기 가열(self-heating) 효과로 과열 보호, 히터 과전류 보호, 모터 기동 인해 발열체 또는 스위칭 용도로 사용됩니다. J타입 온도 센서는 링크자료 참조합니다.

DF휴즈

온도센서 (J타입)

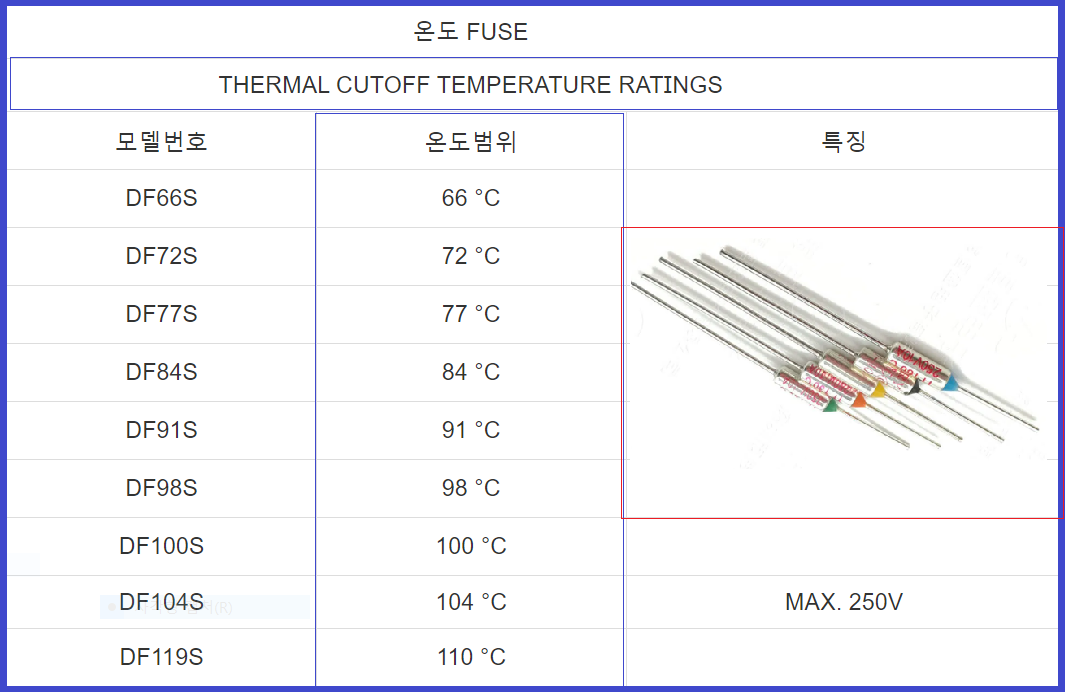

온도 퓨즈 DF 제품에 대한 내용은 첨부한 카탈로그 자료를 참조 합니다.

DF 온도 퓨즈.pdf

0.20MB

온도 소자 관련 내용입니다.
