중국산 리드스위치

개요

공압 실린더용 마그네틱 감지 리드스위치 (마그네틱 감지 센서)입니다. 제조회사 :AILIFU 기술 유한 회사 ( 제조국 :중국)
ALIF 센서는 자성체를 감지하는 마그네틱 스위치,ALIF 센서 실린더 유도 라인, 실린더에서의 내부 피스톤에 있는 마그네틱을 감지해 주는 리드 스위치, 비접촉 마그네틱 스위치. 센서등 다양한 제조사들의 스위치 기반을 ALIFU. 유한회사에서 개발 및 생산합니다.

내용

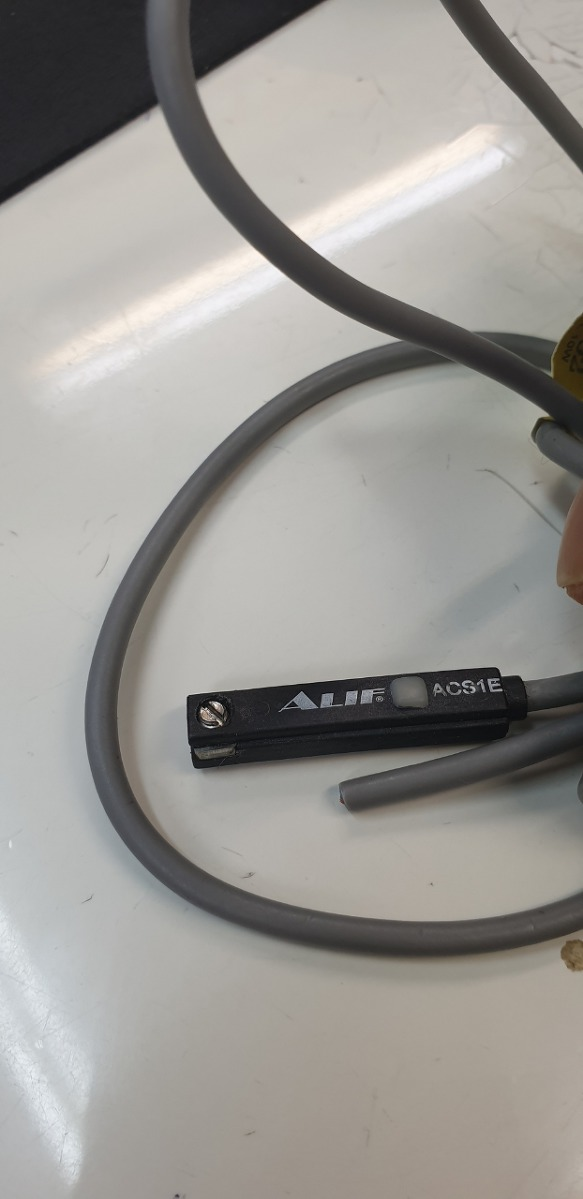

아래 사진의 제품 과 같은 ALIF 실린더 스위치의 형태는 수평형과 수직형으로 있습니다. 실린더 리드 스위치의 위치에 따라서 센서와 직각 방향의 제품도 있고 수평형의 제품도 있습니다. 제품 형번이 AG-26DF의 품번일 경우에 실린더 리드스위치의 형식은 NO (Nomally Open) 타입의 2 선식 리드 스위치로 센서의 전원 전압은 DC10~30VDC 사양 입니다. 전류용량은 1~50mA 정도로 매우 작습니다. 대부분의 에어 실린더 리드 스위치의 전류용량은 크지 않으므로 PLC 통신용 또는 릴레이 구동용으로 사용할 수 있는데 릴레이 구동 시에도 동작 전류 범위 내에서 사용하여야 합니다. 동작 전류 범위를 넘어서게 되면 실린더 스위치는 파손이 됩니다. 그리고 3 선식의 실린더 스위치를 사용하려면 품번은 AG-26N 또는 AG-26P로 제품을 선정하여 사용합니다. 또한 실린더에 장착된 리드스위치의 품번을 확인하면 어떤 사양 인지 알 수 있습니다. AG-26N의 경우 NPN  NO 출력형의 실린더 리드 스위치입니다. 리드 스위치의 동작 전압의 범위는 DC5~30VDC 범위 내에서 사용합니다. 또한 정격 전류는 0~100mA로 최대 3W를 넘지 않도록 합니다. 정격 전류 용량을 초과하여 부하는 사용하면 실린더 리드 스위치의 파손의 원인이 됩니다. 또한 제품 품번이 AG-26P로 마킹이 되어 있다면 이  리드 스위치의 출력은 PNP NO 타입의 실린더 리드 스위치입니다.

ALIF 리드스위치

ALIF의 실린더 센서는 국내 W13. W1H과 같은 형식의 마그네틱 스위치입니다.

ALIF 실린더 센서

대체 상품

ALIF 리드스위치의 경우 제조국은 중국산 제품의 리드 스위치입니다. 보통의 경우 기계 장비 마스크 기계 또는 기타 자동제어기기에서 구동기기인 에어 실린더의 위치 감지요 센서의 기본적으로 장착이 되여서 입고되는 경우가 대부분입니다. 국내에서는 케이시시 정공. 신영제어기. WISE. 일신유공압. TPC.SKP사등 ALIF 실린더 센서에 대응되는 센서는 많이 있습니다. 중국제품의 공압기기류는 대부분 독일의 FESTO 또는 일본의 SMC 사양과 비슷한 제품들이 많습니다.

magnetic-cylinder-sensor 카다로그.pdf

0.66MB

다양한 종류의 실린더 리드 스위치 사용 시 호환 가능여부는 확인 중국산 실린더 및 스위치는 중국 현지의 일본 SMC. 독일 Festo 등 세계 굴지의 공압 제조사 공장들이 위치해 있어 중국 자체 내의 벤치마킹 속도가 무섭게 치고 올라가고 있는 현실입니다.
