개요
공압시스템에서 공압밸브 여러 개를 부착하는 방법으로 만들어진 제품으로 SMC 사양으로 VF3000 시리즈 및 국내 제품 신영제어기의 SV 시리즈. TPC 메카트로닉스의 TVF3000 시리즈 현재는 RDS3000시리즈 및 기타 WISE.KCC정공밸브등 KS3000 시리즈등의 밸브 조합으로 메니폴드는 같은 사양으로 사용할 수 있으며 유니와이어와 기타 배관형의 배관 방식과 사용 방법에 따라 기본형에서 제조사의 제품으로 사용해야 하는 품번까지 다양합니다. 여기서 포스팅하는 제품은 기본형입니다.
제품
신신전기 에어블록 각 제조사의 밸브 형번과 사이즈와 메니폴드의 연수그리고 색상등에 관련된 내용이나 에어 분배구. 블럭 타입의 에어 분배구등에 관해서는 신신전기 상사에 제품 지속 여부를 확인합니다.
특징
일반적으로 에어시스템에서의 에러 블록은 공급 포트의 배관은 토출구의 출구보다 치수가 높아야 합니다. 공급되는 포트는 하나라서 여러 개의 토출구의 에어량을 감당할 수 없을 시 밸브에서 출력되는 에어의 공기량이 줄어들어 실린더등의 구동기기를 정상적으로 동작하기 어려울 수도 있습니다. 12 연조 이상이거나 기타 구동기기등의 동작이 원활하지 않을 경우에는 공급되는 포트를 반대쪽에 더 공급할 수 있습니다.

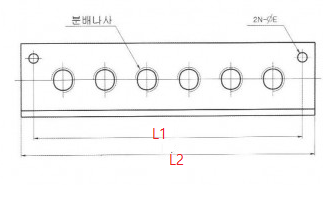

신신전기 메니폴드의 도면과 각 사이즈 PT1/4.PT3/8등의 벤폴드 사양별 도면 크기입니다.
비교 상품
케이시시정공의 에어 분배변에 관련된 내용입니다. 밸브 조합용으로 사용하는 베이스로 서로 대치 사용이 가능하며 케이시시정공 외에 신영제어기 PMC 제품등 다양한 메니폴드 제품이 있습니다.
케이시시 정공의 에어 분배변은 DIS 시리즈로 주문 가능합니다. 주문형식 DIS 시리즈 형번 보기를 참조하여 블록을 선정할 수 있습니다.
케이시시 정공 에어 분배구 카탈로그 참조 합니다.
