슈나이더 압력 스위치.

개요

슈나이더의 기계식 압력스위치에 대한 내용입니다. 품번은 XML 시리즈 및 XML-B XML-C 시리즈에 대한 내용입니다. 출력은 접점 출력 형태 또는 아날로그로 출력합니다. 용도는  유압 공압 스위치뿐 아니라 유압 압력 스위치 아날로그 출력형의 압력 트랜스미터에는 비례하는 아날로그 4-20mA 또는 0-10V 출력등이 있습니다. 품번 XML-G 시리즈에서는 압력 설정 범위는-1~400 bar까지의 압력 범위를 아날로그 출력형으로 출력하는 제품입니다. 아날로그 출력형의 아날로그 값은 전류 또는 전압으로 출력합니다. 형식은 4~20mA 또는 0~10 VDC 출력형입니다. XML-G 시리즈의 보호 구조는 IP66등급입니다. 압력센서의 배선은 M12 커넥터 배선 방식입니다. 슈나이더 압력 스위치는 압력 트랜스 미터와 같이 아날로그 출력형을 가지고 있는 압력 센서와 디스플레이가 있는 타입 그리고 디스플레이가 없는 타입. 접점 출력 타입 등 다양한 선택으로 제품을 선정할 수 있습니다.

내용

다양한 형식의 압력스위치의 내용은 첨부한 카탈로그 자료에서 확인 합니다.유압 압력스위치로 XML시리즈뿐 아니라 압력스위치에서 측정 범위에 있는 대기압 및 진공 스위치등이 있습니다. 출력 형태는 디지털 출력형 NPN.PNP 출력형의 제품도 있습니다. XML 시리즈에서 XML-G 시리즈의 경우에는 외부에 별도의 디스플레이 창은 없지만 아날로그 출력형의 압력센서입니다. XML-G100 D21 제품 품번의 경우에는 압력 설정 범위는 0~100 bar까지입니다 psi 단위로는 0~1450 psi 범위에서 수나사 G1/4로 관로를 접속할 수 있습니다.

전원 전압의 경우에는 12~24 VDC 전원이고 2 선식의 아날로그 출력형입니다. 기본형의 XML-G100D21과 벌크형태의 압력 센서 XML-G100D21TQ 등은 옵션으로 대응되는 제품입니다. XML-G250D21의 경우에는 압력 조절 범위는 0~250 bar의 범위에서 동작하는 압력 센서입니다. 전원 사양과 출력 사양은 동일합니다. 아래의 XML-A 시리즈의 유압 압력 스위치에서는 별도의 전원전압이 필요하지 않은 기계식 유압 압력스위치입니다.

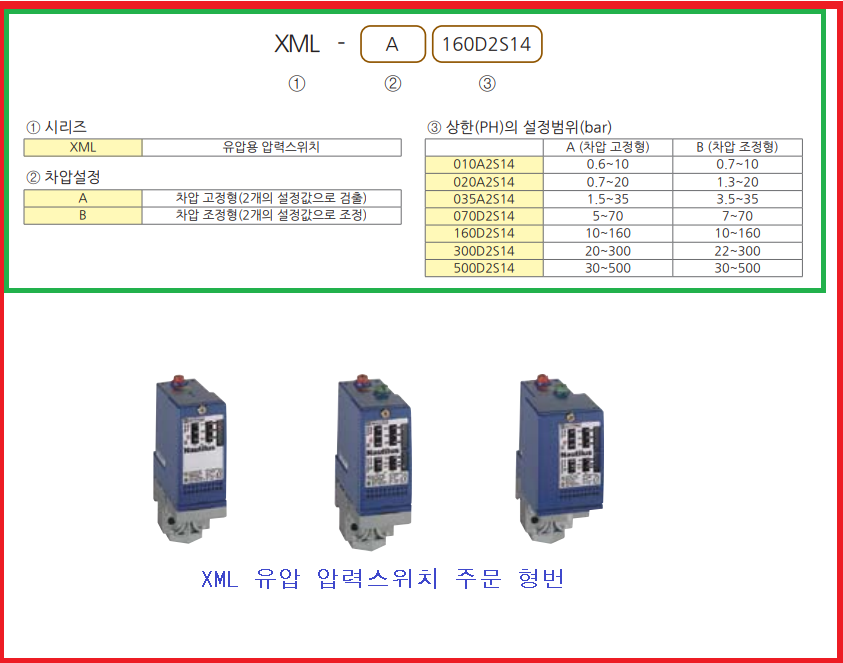

XML 압력스위치 주문 형번표시

기타 사항

슈나이더의 압력스위치는 emc 특성을 제공하며 중 저압에서 고압까지 다양한 압력을 측정 제어 할 수 있는 압력 스위치 압력 센서입니다. Hydraulic.Oils, 물과, 해수까지 다양한 옵션으로 압력 측정이 가능한 압력 스위치입니다. 위의 그림에서는 XML-A 타입의 시리즈 형번별 표시 내용이며 품번에 따라서 압력 범위는 0-10 bar 에서 30-500 bar 까지 선정할 수 있습니다. 출력 접점의 경우 드라이 접점 출력으로 릴레이 출력 형입니다. 품번이 XMLF시리즈의 경우에서는 압력 트랜스 미터의 제품은 디스플레이창이 별도로 내장되어 있는 제품입니다. 측정 압력 범위는 -1~600 bar까지의 압력 범위를 아날로그 출력 값으로 변환할 수 있는 압력 트랜스 미터입니다. 아날로그의 출력 값은 4~20mA 또는 0~10 VDC이며 배선은 M12사양의 전원 커넥터를 사용합니다. 커넥터의 경우 슈나이더 제품뿐 아니라 국내의 삼원 ACT 또는 오토닉스의 CIDH4-2 등의 일반 커넥터와도 호환이 가능한 커넥터가 있습니다. 보호구조 등급은 IP등급 IP66등 급입니다. 그 외 XML 시리즈 중 카탈로그상의 제품군에서 XML-A.XML-B. XML-C 시리즈등 있습니다. 압력 센서는 트랜스 미터가 아닌 압력 스위치입니다. 아날로그 출력은 없고 접점 출력을 하는 압력 스위치입니다 보통의 경우 압력의 조절 범위는 0~500 bar입니다.

슈나이더 압력스위치 XML.pdf

10.00MB

슈나이더 압력스위치 카탈로그 참조 합니다.

References Fluid connection 관 접속 구경의 경우 1/4 배관타입에 형태는 BSPfemale입니다. XMLF002 E2045 타입과 시리즈품번으로 XMLF002 D2035 타입의 배관형식은 1/4 NPT로 female타입의 배관입니다. XMLF002E2046 제품과 XMLF002D2036SAE 배관형식은 7/16-20 UNF female 접속 구경입니다. XMLF002 E2049. XMLF002D2039등은 카탈로그 형번 참조 합니다. 품번 XMLF010D2015, XMLF010D2115.XML F010D2025, XMLF010D2125 제품군의 배관형식은 1/4 NPT female의 관 접속 구경입니다. XMLF010D2016, XMLF010D2116, XMLF010D2026.XMLF010D2126,관접속 구경 타입의 경우에서는 7/16-20 UNF female 암나사 타입입니다. XMLF010D2019, XMLF010D2119, XMLF010D2029, XMLF010D2129등의 경우 카탈로그 형번 참조 합니다.
