비사달기전 .SM-23P.서지 어웨이

개요

서지 보호기기에 대한 내용입니다. 제품은 비사달 기전의 제품입니다. SM-23P 서지 어웨이 제품에서 Surge는 발생과 동시에 불특정 한 전기 line 또는 전기 회로를 따라서 전달됩니다. 따라서 이러한 서지는 급속히 증가하고 서서히 감소하는 특성을 지니고 있습니다. 서지는 전기적 전류, 전압 또는 전력의 과도파형입니다. 전기 규정 IEC IEV 161-02-01입니다. 서지 환경에서 비가 오거나. 천둥 번개가 치는 날이면 전기가 끊어지거나, 전화가 불통이 되는 경우를 많이 있습니다. 2010년 이후에는 계통에 서지 보호기가 설치되어 있어 요즘은 그런 현상이 거의 없긴 합니다.

내용

서지의 경우 전등이나 전기기기의 스위치를 켜는 경우 오디오의 음이 찌그러들거나, TV의 화면이 떨리게 하는 영향을 주기도 합니다. 이러한 원인의 대부분은 Surge에 의한 것이다. 첨단과학이 우리의 주위를 점하며 우리 주변에는 첨단 반도체가 전기, 전자 분야에 광범위하게 사용되고, 그에 따라 Surge에 의한 피해가 급속도로 커지고 있습니다. 링크 자료는 LS산전의 서지 보호기 관련 자료 내용입니다.

BKS 서지보호기

반도체의 집적도가 커질수록 반도체 내부의 회로 선폭이 좁아지고, 저전압으로 동작시키기 위해 전도성이 우수한 소재를 사용하므로 인하여 단락 즉 Short circuit 현상의 최고치가 낮아져 반도체를 많이 내장한 system은 내압에 약해지게 되고 그에 비례하여 Surge에 취약해지고 있습니다. Surge 란 산업제어 계통뿐 아니라 우리 주변에서 흔히 발생하는 현상입니다. 비사달 기전 서지 어웨이 제품에서 최대방전전류(Imax)의 경우에는 40kA - 총 방전전류(Itotal) 120kA 개회로전압(Uoc) 20kV 사용전압(Vrms) 단상 3선 AC 110/55V입니다. 최대연속전압(Uc)은 AC 150/75V이고 Up(6kV/3kA) 500/250V입니다. 반응속도는 1㎱입니다.

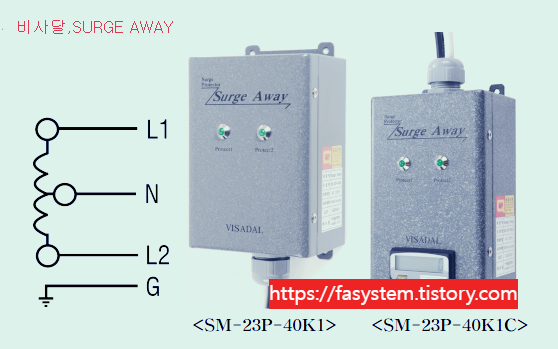

비사달 기전,서지 어웨이

기타

서지의 영향에서 예를 들어 벼락이 떨어질 경우, 뇌서지 영어로 Lightning Surge는 ground를 통하여 역류해 전자기기를 파괴시키며, switch. relay. 용접 등의 Arc와 단락에 의한 개폐 Surge, Moter, 엘리베이터 등의 구동 Surge 등 우리 주변에서 끊임없이 Surge가 발생합니다. Surge가 system에 미치는 영향은 인체에 생기는 병과 같아서, 작은 Surge의 반복은 소자를 열화 시켜 만성적으로 파괴시키며, 강한 Surge는 일거에 희생불능 상태로 파괴시켜 버리게 됩니다.

특히 근래의 system은 기기와 기기의 결합에서, system과 system이 결합되는 total system을 구축하는 것이 일반화되어 가고 있습니다. 이는 한 지점에서의 피해가 전 system의 마비를 가져오며, 극한적인 경우 전 system이 연쇄적으로 파손되는 경우도 초래할 수 있는 것입니다. 따라서 Surge의 피해가 발생한 지점에서 타 지역으로 Surge의 피해가 전이되는 것을 차단할 Surge Protection System을 구축하는 것이 필요합니다. Surge의 피해 현황 국내의 경우 아직 Surge로 인한 피해에 관하여 정확한 연구가 없지만, 미국의 경우 고압과 과전류로 인하여 전자화한 자동화 system의 장애가 발생하여 시간과 경비의 피해 규모가 산업계에서만 매년 260억 달러에 이는 것으로 추정하고 있다. 비사달 기전 서지 관련자료 참조 합니다.

SM-23P-40K1.PDF

0.71MB

아래 Surge의 종류에 대한 내용은 비사달 기전 자료내용입니다. 발생 원인에 의한 분류에서 자연현상에 의한 Surge는 직격뢰로 낙뢰가 구조물이나 장비, 또는 전력선에 직접 뇌격하는 것으로, 보통 20KV 이상의 고압에 수 KA~300KA의 과전류가 발생하여 접지를 통하여 절반 정도는 대지로 흡수되지만, 나머지는 전력선을 통하여 인입선으로 들어옵니다. 간접뢰는송전선로 또는 통신선로에 뇌격하여 선로를 통하여 Surge가 전도되는 것으로 발생 빈도가 가장 많으며, 6,000V 이상의 매우 큰 에너지를 갖고 있어이에 의한 피해가 가장 많고 큰 편입니다. 유도뢰(Indirect Lightning)의 경우에는 낙뢰 지점에 근접한 대지에 매설된 전원선, 통신선, 접지, 수도 파이프 등 도체를 통하여 유도된 고압의 전류로 인하여 접지 전위의 급상승으로 Surge가 발생합니다. 그리고 방전 Bound Change의 경우에는 지상과 구름, 구름내, 구름과 구름 사이의 방전으로 유도된 전하가 전력선, 금속체 또는 지표로 흘러 장비를 손상시키게 됩니다.

개폐 및 기동에 의한 Surge는 InductiveSwitching 내부적으로 발생하는 Surge로 75~90%가 여기에 속하는 것입니다. 그리고 개폐에서의 Surge라는 것은 Inductive load의 On/Off시 발생 합니다. 계통전력 공급선의 개폐나 사고등으로 인한 전위 차이 또는 Inductivemotor, Compressors에서의 Turn Off/6,000V동작. 그리고 Pump, Welding Machines(용접기) 등에서의 서지 Furnace igniter와 같은 점화기등에서의 switch On/Off시 발생하는 Spike로 인한 서지로 250~1,000V의 Surge가 발생하는 것과 같이 그 원인은 다양합니다. 용어 내용에 있어서 정전기 의한 Surge의 경우에는 ESD(Electro-Shortic Discharge) 핵에 의한 Surge의 경우에는 NEMP(Nuclear Eletro-Magnetic Pulse)입니다.
