개요
말굽 형태의 포토센서입니다. 적외선 포토센서 방식과 자기식 마그네틱 자석 스위치 형식으로 말굽 모양을 한 센서를 말굽형 센서라고 합니다. OMRON(오므론) 말굽 센서 E3ZG시리즈는 광축 조정이 필요 없는 말굽형 광전 센서로. 센싱 광축 1 광축 타입과 2 광축 타입으로 나옵니다. 간섭 방지 기능등이 있습니다. 말굽센서는 오므론 국내에서는 오토닉스나 산일전기 또는 한영 NUX 사의 제품등이 있습니다. 오토닉스에서는 2 광축이 아닌 4 광축형의 BUM 시리즈에서 말굽형 30과 50 그리고 마이크로 포토센서까지 다양한 크기와 용도의 제품이 있습니다.
내용
OMRON 말굽센서는 EN 규격 표준규격으로 제품 품번은 E3Z-G61-ECON 0.3M.E3Z-G61-ECON 0.5M.E3Z-G61-ECON 2M.E3Z-G62-ECON 0.3M.E3Z-G62-ECON 0.5M.E3Z-G62-ECON 2M .E3Z-G61-ECON/G62-ECON는 2012년 3월 생산 종료. 일부제품 생산 종료되었습니다. OMRON E3ZG 말굽센서의 경우 생산 종료품일 경우 오토닉스의 BUP-30.BUP-30S.BUP-50.BUP-50S와 같은 제품으로 사용합니다. S옵션의 경우 검출 시 감도 조절이 가능한 센서입니다
기타 제품
DI-SORIC 말굽 센서로 제품 품번은 OGU 080 G3-T3입니다. OGU센서의 특징은 커넥터 타입의 출력 변경이 Light/dark switching 가능합니다. 출력동작에서는 4 가지의 파라미터 출력기능이 있습니다 On-off delay as IO-link parameter 기능을 가지고 있으며 센서의 재질은 금속이며 말굽센서의 말굽의 폭이 가장 넓은 것이 특징입니다.
OGU 말굽센서 카탈로그 참조 합니다.
종전 BUD 시리즈는 BUP 시리즈로 사용합니다 (사이즈 동작 동일. 몸체 재질의 차이) BUD-30.BUD-50등의 시리즈는 생산 종료 된 제품으로 변경된 제품 BUP시리즈로 사용합니다. BUP 시리즈 주요 특징. 검출 거리 30mm, 50mm 모델 라인업 1ms 이하의 빠른 검출 속도를 가지고 있으며 감도 조절 타입 모델 라인업 컨트롤선에 의한 Light ON 또는 Dark ON 동작 모드 선택 가능합니다.
BUP 시리즈는 검출 거리 30mm, 50mm 모델과 센싱 감도를 조절할 수 있는 모델 등이 있으며 BUM 시리즈와 같이 한 개의 센서에 4개의 광축을 가지고 있어 엘레베이터등에 한개의 광축을 가지고 있는 센서에 비하여 안정적으로 동작을 검출할 수 있는 말굽형 센서도 있습니다. 또는 사용 환경을 고려한 다양한 모델을 보유하여 사용자 선택의 폭을 확대하였습니다.
또한 오토닉스 말굽센서에는 자석 감지용도 있습니다.
오토닉스 Magnetic Sensor 오토닉스 말굽형 센서에서는 BUP 시리즈의 포토센서 외에 자석식 마그네틱 말굽형 센서도 있습니다 BUP-M30-1A 포토센서와 다르게 마그네틱 센서의 검출체는 아연도금강의 금속제를 감지합니다. 엘리베이터설비 또는 자동문. 기타 금속 통과 모드 장비에 적합합니다. TR출력이 아닌 접점출력으로 노이즈등에 강합니다.

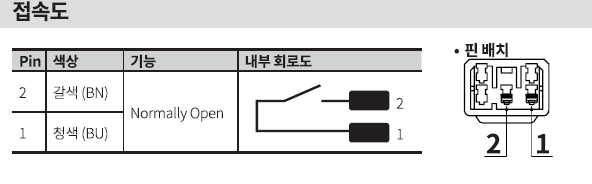

마그네틱 센서의 출력은 TR 출력이 아닌 접점 출력입니다.
리드 스위치의 부하 용량 이내로 접점을 사용합니다.
BUM 말굽센서 카탈로그 자료 참조 합니다.
