대용량 REGULATOR

개요

대용량 공압 레귤레이터 제품에 대한 일부 내용입니다. 내부 파일럿식 릴리프 타입의 대형 레귤레이터 제품에 대한 내용입니다. 대형 레귤레이터 제품의 경우에는 일본 SMC, CKD, FESTO 제품등이 있으며 국내에서는 SKP 제품 또는 TPC 메카트로닉스 제품등이 있습니다. 또한 PARKER의 제품으로는 P3 NRA28 시리즈등이 있습니다. 파커 제품은 50A 제품은 없습니다. 제조사별 구성 내용과 옵션 내용에 대한 자료는 아래 카탈로그 자료를 참조하여 선정합니다. 또한 압력 조절 범위는 제조사에 따라서 다를 수 있으니 사용 압력 범위를 확인하고 선정합니다.

내용

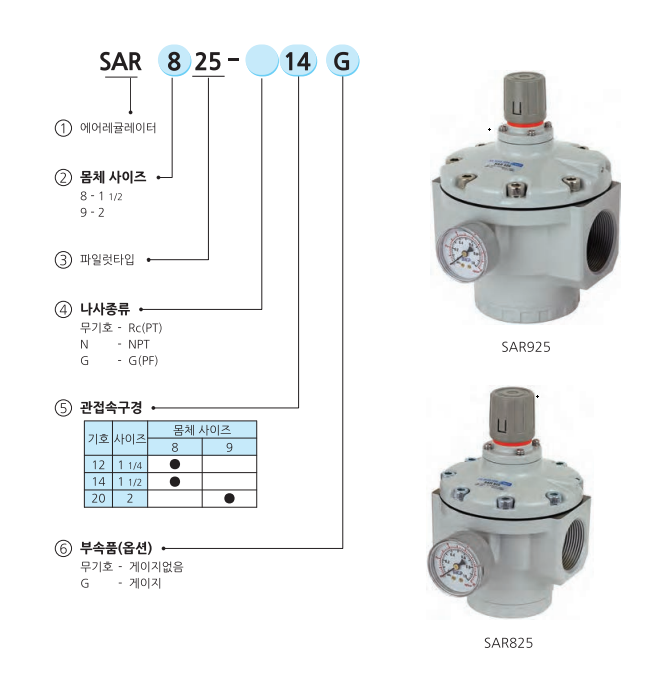

아래의 사진은 SKP 파일럿식 레귤레이터 제품에 대한 형번 구성 내용입니다. ASR825-14 형번과 SAR925-20 타입의 경우 배관경의 차이입니다. 아래 그림과 같이 14의 경우에는 40mm이고 20의 경우에는 50mm 배관 사이즈 제품입니다. 그 외 나사산 옵션으로 별도 지정이 없으면 PT 나사로 Rc 사이즈이고 NPT 또는 G 나사의 옵션의 경우 별도 지정을 하여 주문합니다.

SKP 형번

기타

형번 내용에서 국내에서 주로 사용하는 일본 SMC의 대용량 공압 레귤레이터 제품 AR 시리즈와 국내 제품 SKP 제품에 대한 일부 내용입니다. SMC의 제품 형번 AR825-14 품번의 경우 접속 구경은 11/2 규격으로 40mm 타입의 내부 파일럿 방식의 릴리프형 레귤레이터 제품입니다. 이 제품의 경우 국내제품 SKP의 제품 형번은 SAR825-14 타입으로 호환이 가능한 품번입니다. 옵션 내용에서 게이지를 추가할 경우 SAR825-14G와 같은 형번으로 선정할 수 있습니다.

전공 레귤레이터

링크 내용은 전공 레귤레이터에 대한 내용입니다. 형번 구성에서 SMC 제품의 경우 배관 사이즈에 따라서 품번 구성을 합니다.

AR825 카탈로그.pdf

0.67MB

SMC 파일럿식 레귤레이터 AR825 카탈로그 자료 참조 합니다.

SAR825 대용량 레귤레이터.pdf

0.87MB

아래의 카탈로그는 파일럿식 레귤레이터 TPC 메카트로닉스의 PR8.PR9 시리즈 카탈로그 자료를 참조합니다. TPC 제품 역시 SMC 제품과 호환이 가능합니다.

PR9 레귤레이터.pdf

0.31MB
