개요
오토닉스 압력 센서와 디스플레이 제품군에서 다채널로 입력을 받아 표시할 수 있는 다채널 압력표시기에 관련된 내용입니다. 필드기기의 압력센서 여러 대 4대 또는 8대의 압력신호를 받아서 한대의 표시기로 디스플레이하고 제어 출력과 통신 485 출력이 가능한 제어기 PSM 오토닉스 제품입니다. 오토닉스의 PSS 무표시형 압력 센서와 조합이 가능하고 기타 SMC.CKD해외 제품의 압력센서제품을 디스플레이할 수 있습니다.
내용
필드에 설치되어 있는 아날로그 압력센서의 신호를 받습니다.오토닉스의 PSS 제품으로 필드 기기를 적용할 경우 자동으로 압력이 정압인지 부압인지 아니면 연성압인지를 인식할 수 있어서 별도의 설정 단계 없이 사용할 수 있으며 일본산 SMC 제품등으로 사용할 경우 별도 압력 설정을 하여 사용할 수 있습니다. PSM 다채널 압력 표시기는 채널 간에 파라미터 값을 복사할 수 있으며 측정하는 압력에서 원압의 변동이 있을 경우 현재 압력을 기준으로 하여 변동 값만큼 보정을 할 수 있는 자동조정 기능도 내장하고 있습니다. 제품의 선정 방법은 아래 그림을 참조하여 제품을 선정하여 사용합니다 8 채널의 경우에는 PSM8 시리즈로 4 채널의 경우에는 PSM4로 선정하여 사용합니다. 제어 출력에 따른 PV 표시부에 LED 색상은 적색이나 녹색으로 선택 변경도 가능합니다. RS485 통신 기능을 사용할 수 있으며 냉동기의 압력 제어 모드 등을 사용할 수 있습니다.
제품
형번 구성은 아래와 같이 8 채널 입력과 표시하는 품번으로 PSM8-AR로 선정할 경우 아날로그 전류 입력에 통신 485 통신 타입이며 PSM4-VPD로 선정할 경우 4 채널 입력에 센서 입력 타입은 DC 전압 타입으로 DC1~5 VDC 입력을 받고 제어 출력의 경우에는 PNP 오픈 콜렉터 출력형의 제품이고 옵션으로 디지털 입력 타입입니다.

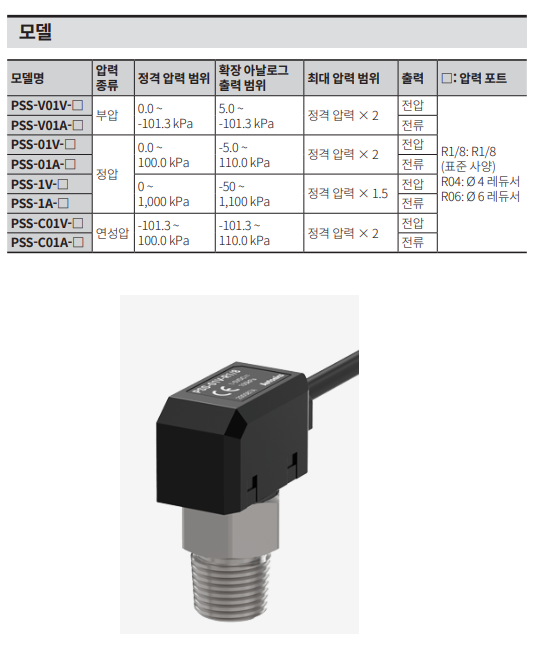

아래 오토닉스 압력센서 무표시형 PSS의 다양한 제품 시리즈와 멀티 압력 표시기 PSM시리즈와 사용할 경우 자동 인식이 되는 제품으로 별도 설정 없이 PSS의 압력 범위를 PSM에서 인식하여 표시합니다.
오토닉스 멀티 타입 압력 표시기로 일본 SMC.CKD 제품등의 압력 센서와 조합하여 사용할 수 있습니다.
SMC의 압력 센서 PSE 시리즈와 그와 유사한 제품의 압력센서의 디스플레이 및 제어는 오토닉스 PSM 제품으로 제어 가능합니다.
