공압실린더 회로에 대한 내용입니다. 공압에 있어서 회로지침은 한국 산업안전 지침을 충족해야 합니다. 모든 기기에는 다음 사항을 공압기호로 표시한 명판을 부착하여야 합니다. 공압 제품 제조자명 및 주소. 제조자에 의한 형식 또는 형식번호제조 년. 월. 일 KS B 0054 유압, 공기압 도면 기호에 의한 표시기호 및 포트의 형식. 최고 사용압력 조작용 명판은 운전자가 읽기 쉬운 장소에 부착되어야 합니다. 명판에는 조작과 액추에이터의 관계가 명백히 표시되어야 합니다. 논리곱과 논리합에 관련된 내용은 아래 AND.OR.NOT 등의 동기압 회로 구성 보기를 참조합니다.

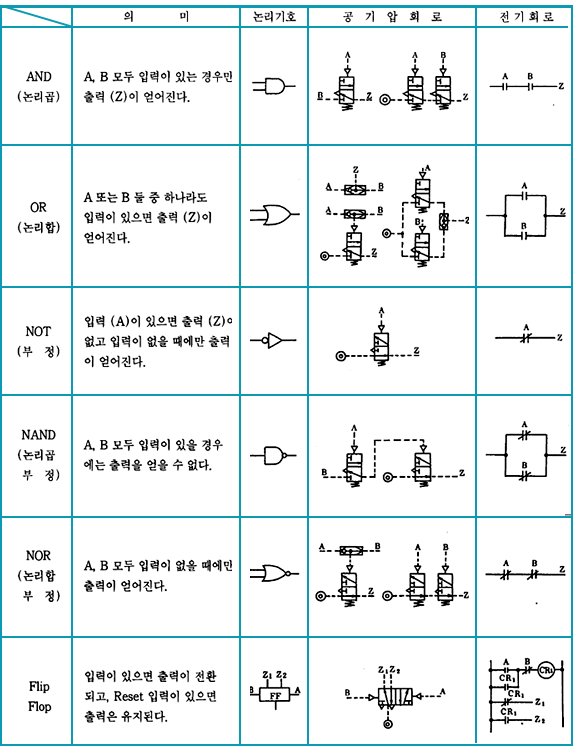

공압기호 보기에서 공압기호는 기본적으로 선과 면 원등으로 표기합니다. 논리곱 기호나 논리합 기호 NOT 기호등과 논리곱부정 NAND 논리합 부정 NOR 그리고 플립플롭 기호에 대한 내용의 위의 그림 기호를 참조합니다.
진공 회로

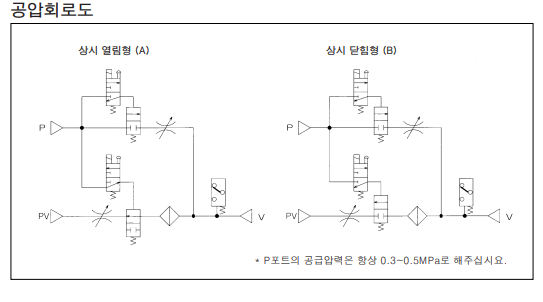

OPEN회로와 CLOSE 회로 열림과 닫힘의 공압 기호는 아래 그림을 참조합니다.
필드기기까지의 회로 중에 공압원 컴프레샤 기기에서 필타를 거쳐 알력 조절기와 루브르 게이터등의 일련의 공압 회로에 대한 내용은 아래 그림을 참조합니다.
공압 기호 자료실
개요공압과 유압의 자료입니다. 유압기호와 공압기호에 대한 한국 산업규격에 따른 기호 표시에 대한 자료입니다. 공압기호 자료의 내용은 Graphic Symbols for Fluid power Ststems로 유압 기기와 공압기
fasystem.tistory.com
공압기호 자료실 자료 참조 합니다.
공기압 안전
공압압축기 안전 기준에서 공압 압축기의 회전부에는 적절한 덮개를 설치합니다. 직결식 압축기의 경우에는 압축기와 전동기 양축의 춘심이 일치하도록 설치하도록 합니다. 벨트 구동식 압축기의 경우, 압축기와 전동기의 구동축은 작용하는 횡 하중에 견딜 수 있도록 충분한 강도를 가져야 하고, 벨트는 적절한 장력이 걸리도록 벨트장력 조정장치를 설치합니다. 또한 충분한 설치공간을 확보하여 조정․정비가 용이할 것. 유해한 주위의 조건 및 물리적인 손상으로부터 보호될 것. 소음 및 진동을 허용 범위 내로 유지하기 위한 방음․방진 설비를 할 것. 적절한 환기설비를 갖추고, 특히 공랭식 압축기를 폐쇄된 장소에서 사용하는 경우에는 과열 방지를 위해 환기에 유의할 것 등입니다.
안전밸브
안전밸브는 안전인증(산업안전보건법 제34조)을 획득한 제품을 사용하여야 합니다. 안전밸브의 설정압력은 보호하려는 용기 등의 최고사용압력 이하 이어야 합니다. 설정압력에서의 안전밸브 분출량은 해당 압축기 토출량 이상이어야 합니다. 이러한 산업 안전규정을 준수해야만, 법적 인 책임을 경감할 수 있습니다. 압축공기 관리기준은 공기압 시스템에 공급되는 압축공기의 질은 기기 및 장치의 사용목적, 주위 환경, 기능 및 성능 등을 유지하기에 적합하여야 합니다. 시스템에 공급되는 윤활유는 사용되는 모든 기기, 수지 및 플렉시블관에 적합하고, 사전에 기기 등에 충전되어 있는 윤활제 등에도 적합한 것을 사용하여야 합니다. 다만, 무급유, 무윤활 방식의 공기압 시스템에는 윤활유를 공급하여서는 안됩니다. 공기압 시스템 또는 윤활유를 새로 납품받을 때에는 윤활유를 취급할 때 작업자가 준수해야 할 사항, 화재 시 중독 또는 질식의 위험성, 폐유처리 시 의 문제점에 대한 주의사항 등을 포함시켜야 합니다.
압축 공기 공기압에서 압축 공기는 공기압 시스템은 압축공기 중의 수분이 응축하지 않도록 미리 제습기를 통하여 수분을 제거하여야 합니다. 또한 드레인이 생길 가능성이 있는 곳에는 적당한 드레인용 배수밸브가 설치되어 있어야 하고, 동결에 의해서 배수밸브가 손상을 받지 않도록 보호되어야 합니다. 공기저장탱크 기준은 압축 공기저장탱크의 설계제작은. 공기저장탱크의 설계 및 제작은 고용노동부고시 제2012-33호 압력용기제작 및 안전기준에 따라야 합니다. 가압 상태에서는 부품의 교체 또는 분해가 되지 않는 구조로 할 것. 법령은 개정 및 폐기될 수 있으므로 중요 시설에서는 반드시 확인하고 인증 품으로 사용하도록 합니다. 다만 이 구조가 불가능한 경우에는 부품의 교체 또는 분해를 하려고 하는 작업자에게 미리 가압하에 있다는 것이 적절하게(예를 들면 나사를 이완하여 부품이 완전히 떼어지기 전에 틈새에서 탱크 내 공기의 누설음이 발생하는 등) 알려지도록 설계되고, 적절한 분해방법 등이 제시될 것, 점검이 용이할 것, 검사 또는 청소용 구멍이 있을 것, 적당한 지지방법을 구비할 것. 입구 및 출구의 접속부는 탱크 하부에 있지 않아야 합니다. 압력계용의 독립된 포트가 로 설치하고. 탱크의 최저위치에 드레인 포트가 있어야 합니다. 또한 점검 정비가 용이하도록 설치하고 배관합니다. 설정압력을 탱크의 최고사용압력 이하로 하며 설정압력에서 최대유입유량을 방출할 수 있는 안전밸브를 설치할 합니다. 적절한 압력계 및 수동의 배기구를 설치하고 배기구 사용에 대한 지시가 지워지지 않는 방법으로 표시되어 있을 것 등입니다.
