CZ1B 시리즈 에어 실린더 (단종 제품)

개요

미리에어 실린더 CZ 시리즈 제품에 대한 일부 내용입니다. 제품의 형식은 CZ1B10-50과 같이 기본형 타입에서의 실린더 내경은 10mm 타입과 15mm 타입 등으로 선정할 수 있습니다. 옵션에서는 클래비스 타입 와 로트 측 푸트 타입의 L 옵션 그리고 로드 측 플랜지 타입으로 F 옵션등으로 선정할 수 있으며 실린더의 에어 공급과 배기 포트의 경우 기본형 타입에서는 축방향에서 90도 타입이며 R 옵션의 경우에는 축방향 타입으로 에어 PORT가 위치해 있습니다.

내용

구형 에어 실린더의 경우에는 신규로 장착하기보다는 기존에 사용 중인 제품을 교체하는 용도로 주로 사용합니다. CZ1 시리즈 에어 실린더의 경우 생산이 종료된 제품으로 규격 실린더의 옵션으로 주문하려면 높은 단가를 감수하여야 합니다. 따라서 적절한 사이즈의 기타 제품등으로 교체하여 주요 치수도면을 확인하고 대치 사용하는 방법도 있습니다. 예를 들어서 CZ1B15-50과 같은 사이즈의 에어 실린더의 경우 국내 신영제어기의 제품으로 MC16-50 상당의 제품이나 KCC 정공의 제품 그리고 WPS 시리즈 미니 에어 실린더 제품등으로 검토할 수 있습니다. 첨부한 카탈로그 상의 도면을 참조합니다. CZ1D15-50 또는 CZ1F15-50 등 취부 금구류 옵션 제품 역시 크레비스 타입이나 푸트 타입 플랜지 타입 등의 부착 금구류 역시 대치 사용이 가능합니다. 다면 주요 도면 치수에서의 차이를 확인하여야 합니다.

CZ1B 에어 실린더

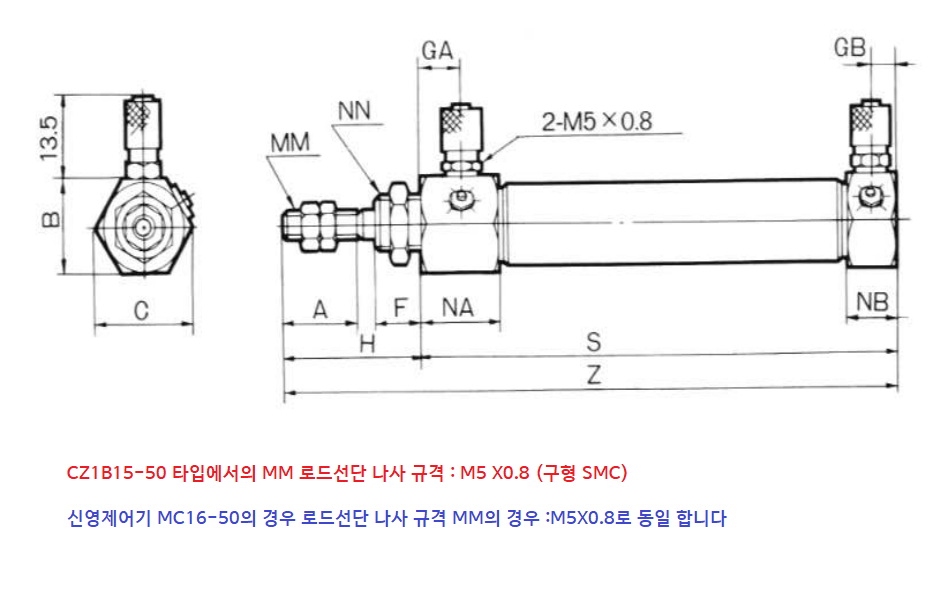

실린더 내경에 따른 주유 치수도는 첨부한 카탈로그 자료 참조 합니다.

기타

CZ1B 시리즈 제품은 생산종료된 제품입니다. 더 이상 생산하지 않는 제품으로 제품에 대한 정보는 아래 CZ1B 시리즈 카탈로그 자료를 참조합니다. 다양한 종류의 회사별 미니 에어 실린더 카탈로그 자료 참조 합니다.

CZ1B 카탈로그 (단종 제품).pdf

3.15MB

CZ1B 구형 에어 실린더 SMC 카탈로그 자료 첨부 합니다.

ACP 에어 실린더 규격

소형 미니 에어 실린더 국내 생산제품으로 신영제어기의 MC 시리즈 에어 실린더 카탈로그 자료 참조 합니다. MC 실린더 제품은 실린더 자체가 자석 타입으로 만들어진 제품입니다.

MC10.MC16 미니실린더 카탈로그 (신영제어기).pdf

1.49MB

신영 제어기 미니 실린더 MC10.MC16 시리즈 제품 카탈로그 자료 참조 합니다.

SCPD2 CKD 실린더 카탈로그.pdf

13.81MB

CKD 합니다. CKD 소형 에어 실린더 SCPD3 시리즈 카탈로그 자료 참조 합니다. CKD 에어 실린더 SCPD2 시리즈는 SCPD3 타입으로 검토하여 사용할 수 있습니다.

WPS 미니 실린더 카탈로그.pdf

0.87MB

WPS 소형 에어 실린더 카탈로그 자료 참조 합니다.

ACP 미니 실린더 (케이시시 정공) 카탈로그.pdf

1.57MB

KCC정공의 미니 실린더 ACP 시리즈 카탈로그 자료 참조 합니다.
