MR-J2-TBL 핀번호

개요

미쯔비시 MR-J2 TBL 케이블은 중계단자 연결용 미쯔비시 케이블 품번입니다. MR-CPCATCBL1M과 같은 연결 케이블의 형번은 컴퓨터와의 통신 케이블의 품번으로 3M 커넥터를 사용한 케이블 형번입니다. 또한 통신케이블 형번 MR-JRPCATCBL2M과 같은 형번은 케이블 길이 2m 길이 케이블입니다. 엠프 유닛 간의 CC-LINK 인터페이스 중계카드 케이블의 형번은 MR-J2 HBUS1 M 타입의 케이블로 Molex 커넥터 품번 5557-04r-210 타입의 커넥터를 사용하며 반대편은 컴퓨터용 커넥터로 형번 내용은 카탈로그 자료를 참조합니다.  MR-H3 CBL 1M 케이블 길이 1m MR-PWCNK1 MR-PWCNK2 MR-PWCNS1 (스트레이트 타입) MR-PWCNS2 (스트레이트 타입) MR-PWCNS3 (스트레이트 타입) MR-BKCN (스트레이트 타입) MR-TB20

내용

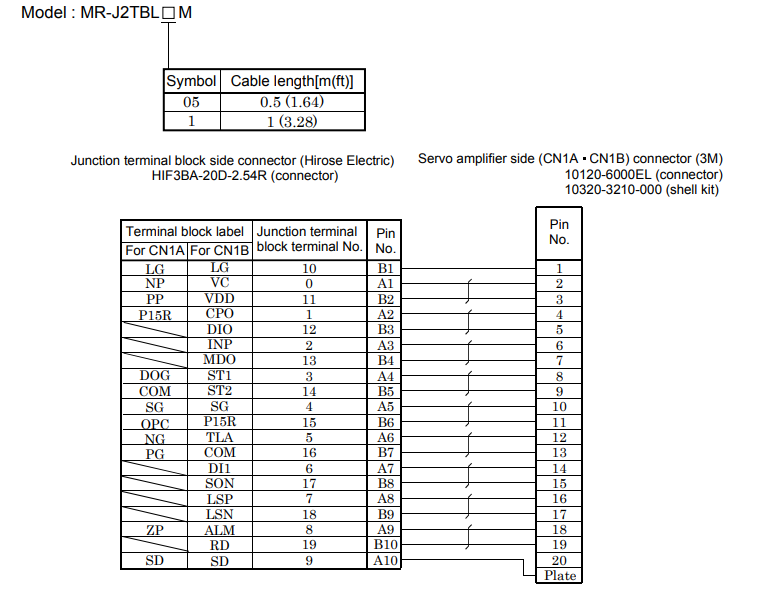

아래 연결 케이블 MR-J2 TBL의 연결 도면입니다. 케이블 품번에서 각각의 케이블 길이에 따라서 1M 케이블 길이일 경우에는 MR-J2 TBL1M의 형번입니다. 케이블 길이의 경우 히로세 커넥터에 케이블 연결길이에 따라서 사용자의 요청에 의하여 케이블 길이는 짧거나 길에 제작할 수 있는 중계단자 연결용 케이블의 형번입니다. 케이블의 경우 HIROSE 케이블 HIF3BA-20D-2.54 타입의 커넥터를 사용합니다. 기타 케이블 형번에서 서보엠프의 CN4 포트에 해당하는 연결 커넥터 형번은 MR-H3 CBL1 M 케이블 길이 1m과 같은 형번의 케이블을 사용합니다. 케이블의 길이는 커넥터 제작 업체에서 길이는 짧거나 길게 변경할 수 있습니다. 케이블 형번 MR-PWCNK1 타입의 경우 서보엠프의 전원용 케이블의 품번이며 기본형 전원 케이블 형번입니다. 전자브레이크 타입의 전원 케이블의 형번은 MR-PWCNK2 타입으로 선정합니다. 각 서보 모터에 따른 파워 케이블의 형번 내용은 각각 품번이 다르므로 모터에 적합한 파워 케이블형번과 가동 비가동 그리고 길이등을 선정하여 제작합니다. 전원케이블 MR-PWCNS1 타입의 경우에는 HC-SFS81 시리즈 상당의 모터와 연결하여 사용합니다. 각각의 케이블 형번 내용은 첨부한 한글 카탈로그 자료를 참조합니다.

MR-J2TBL 핀 번호

기타

미쯔비시 MR-J2 TBL의 핀 맵 수는 20P 타입의 커넥터를 사용하였습니다. SERVO AMP 쪽으로 연결되는 커넥터의 경우 3M 제품의 10120-3000VE 타입의 커넥터를 사용하여야 서보 엠프와 연결이 가능합니다. 서보 엠프에 연결하고 중계단자 단자대에 연결할 경우에는 히로세 커넥터 규격 HIF3BA-20D-2.54 커넥터를 사용하여 연결하여야 합니다. 예를 들어 서보 엠프에 MR-J2TBL의 한쪽을 연결하고 삼원 ACT의 XTB-40H 단자대 또는 오토닉스의 AFS-H20 단자대와 연결하여 사용할 수 있으며 각 핀번호의 특징은 위의 핀 맵을 참조 하여 연결합니다. 커넥터 단자대를 연결하지 않을 경우 개방형 리드선으로 인출하여 필요한 기능만 사용할 수도 있습니다.

MR-J2-TBL 핀번호.pdf

4.50MB

MR-J2-TBL 자료 참조 합니다.

MR-J2S 한글 카탈로그.pdf

15.58MB

미쯔비시 MR-J2 한글 카탈로그 자료 참조 합니다.
