HPS2170F

개요

스팀제어용 2 WAY 솔레노이드 밸브 제품입니다. 제조회사는 AUTOSIGMA 효신 밸브입니다. 또한 이러한 밸브 시리즈에서는 효신이나 케이시시정공의 제품등과 일부 제품 호환이 가능한 솔레노이드 밸브입니다. 일반적은 HPW 시리즈는 적용 유체는 WATER 공기나 물 등이며 HPS의 경우 유체는 STEM과 같은 고온용입니다. 제품 형번에 따라서 이 제품이 오토시그마 제품인지 효신 제품인지 아니면 케이시시정공 제품인지 구분하기 어려울 경우도 있습니다. 각 판매사별 제품의 구성 내용은 품번에 따라 상이하나 용도는 동일하다고 볼 수 있습니다.

특징

HPS2170F는 프랜지 규격 32A의 플랜지 규격을 가지고 있는 시그마효신의 스팀용 전자 밸브입니다. 이 제품의 케이시시 정공의 제품의 경우에는 품번이 HPS3212 F-AC220V과 같은 품번제품과 서로 호환이 가능합니다. 다만 밸브의 작동 전압과 밸브 코일의 형식이 일반 리드선 방식 딘 코일 방식 또는 그로메트 방식등의 차이가 있을 수 있습니다. 사용 유체와 동작 방식은 동일하며 NC 밸브입니다. 그리고 밸브 형번이 HPS2180F일 경우에는 40A프랜지 규격의 스팀용 솔레노이드 밸브입니다. 이 제품의 케이시시 정공의 솔레노이드 밸브 제품은 HPS4014 F-DC24V와 같은 제품으로 호환이 가능하며 역시 솔레노이드 밸브 전원 전압을 확인하고 대치로 선정할 수 있는 제품입니다.

NKV 밸브

제품 형번 HPS2190F는 50A 플랜지 규격의 밸브입니다. 이 제품의 케이시시정공의 솔레노이드 밸브 제품의 형번은 HPS5020 F 타입으로 선정하여 사용할 수 있습니다. 이와 같은 제품은 PILOT 방식으로 작동하는 솔레노이드 밸브로 밸브의 최소 1 차압이 0.5 Bar 이상에서 작동을 합니다. 차압이 없으면 열리지 않습니다. 즉 입구 측의 최저 작동 압력이 없이 밸브 코일에 전원을 인가하여도 작동하지 않는다는 의미입니다. 직동식의 경우에는 차압 제로에서 밸브가 열리는 것과 비교될 수 있습니다. 또한 PILOT 방식의 밸브에서도 제품에 따라서는 차압 제로에서 작동하는 밸브도 있다는 점 참조 합니다. 스팀용 밸브의 구조는 테프론 SEAL (PTFE) 시트이며 스팀 온도는 180도 (7 BAR)까지의 환경에서 사용합니다. 사용 장소는 스팀 라인 계통의 증기배관. 스팀 건조기, 각종 염색기계. 스팀 살균기나 보일러. 공조기등의 여러 장소에서 사용할 수 있습니다.

기타

케이시시 정공에서 판매하는 제품에서 HPS 시리즈에서는 HPS2510 F-AC220V와 같은 형번 구성의 제품으로 배관사이즈의 경우 25mm 제품입니다. 케이시시정공의 HPS5020 F-AC220과 같은 제품은 배관 사이즈는 2인치 제품입니다. 스팀용 솔레노이드밸브 케이시시정공의 자료에 의하면 NO밸브와 NC 밸브를 구분하여 선정할 수 있습니다. HPS

HPS 시리즈 KCC정공 밸브.pdf

0.59MB

케이시시정공의 스팀용 솔레노이드 밸브 HPS 시리즈 카탈로그 자료를 참조합니다.

HPS2410F KCC정공.pdf

0.63MB

스팀용 솔레노이드 밸브의 NO.NC밸브의 밸브 형번 내용은 첨부한 카탈로그 자료 참조 합니다.

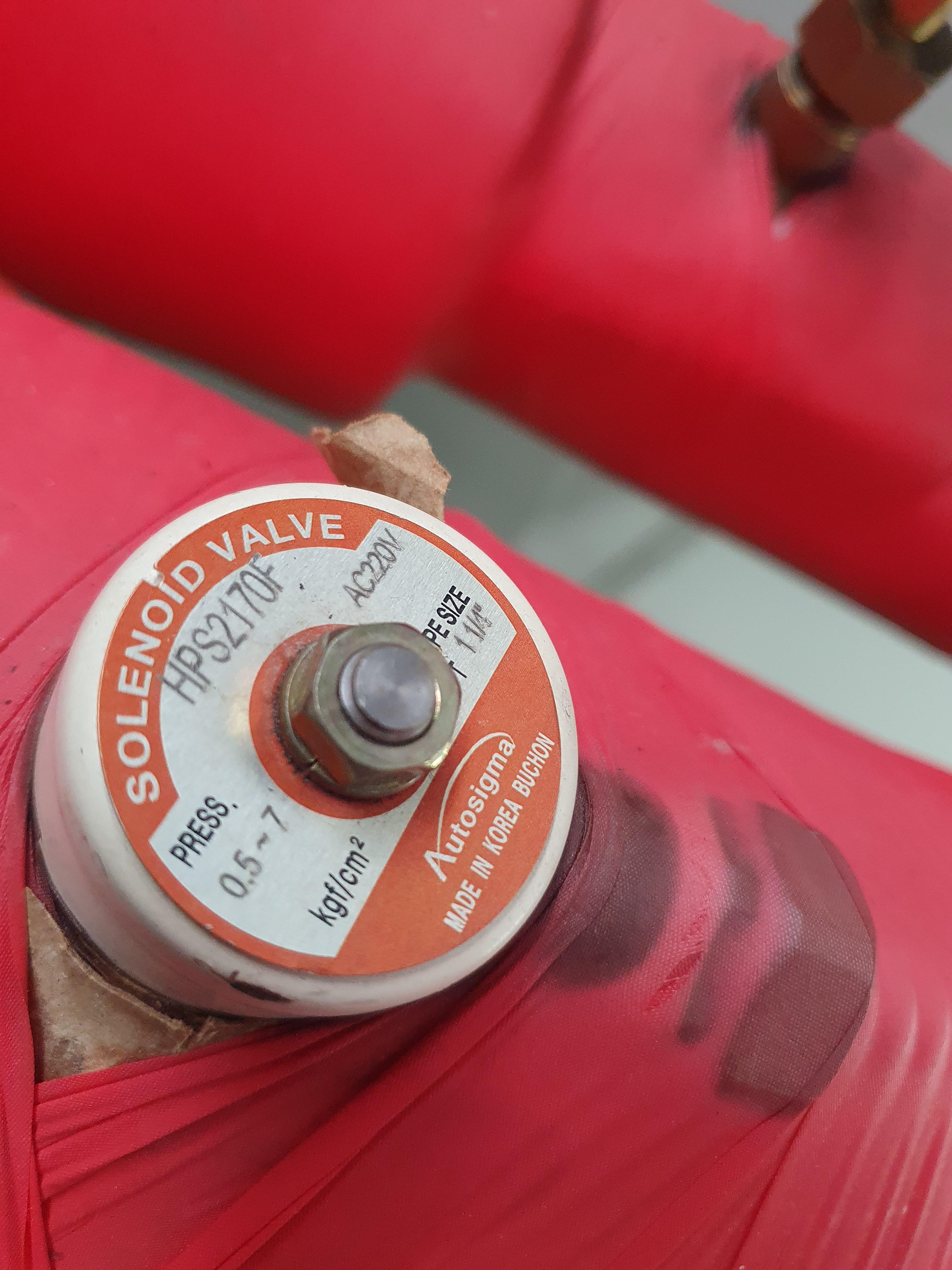

HPS2170F 현장 설치 사진

HPS 시리즈 밸브는 밸브 부착의 위치는 제한 적이지 않습니다.
