차압계

개요

오토닉스의 아날로그 차압계에 대한 내용입니다. 오토닉스 차압계는 예전 코닉스 차압계 품번 SS-3302 제품등의 코닉스의 브랜드는 오토닉스로 통합되었습니다 2013-02-25, 코닉스 제품은 전부 오토닉스 브랜드로 출고됩니다. 오토닉스에서는 SS-3302 시리즈 외에 미납 차압계로 M-2000 시리즈 제품등이 있습니다. 차압계 SS-3302은 저압 측 고압 측의 압력차를 측정하여 유량 및 액면을 측정하고 표시합니다. SS-3302의 최고 내압은 5 MPa이고 최고 차압은 1 MPa까지 측정할 수 있습니다. 또한 미납 차압계 M-2000은 저압 측과 고압 측의 유량 및 액면을 측정합니다. M2000 시리즈 제품은 0.1 MPa 이내의 최고 내압을 실현해 보다 정밀한 측정이 가능한 제품입니다.

내용

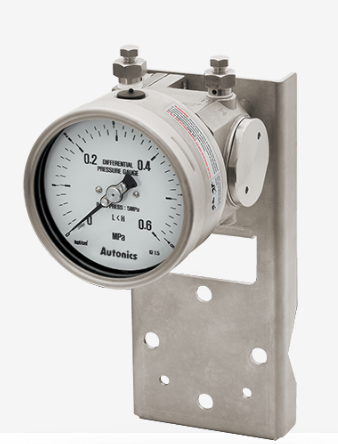

오토닉스 차압계 SS-3302 제품 특징에서는 1차와 2차의 차압을 표시하는 장치의 제품으로 differential pressure gauge 차압계 제품입니다. 제어계측 전문 기업 코닉스의 생산 제품이 오토닉스로 통합되었습니다. 차압계 SS-3302 최고 내압 5 Mpa의 정밀한 유량과 액면 측정이 가능한 고 신뢰성 차압계 SS-3302 시리즈를 생산하고 있습니다. 최고 차압 1 Mpa를 실현함과 동시에 순간 고압에도 계기를 보호하는 등 내구성을 한층 높였다. 압력 범위는 0~50 kPa,0~1 Mpa이며 IP65의 보호구조를 실현(IEC 규격)한다. 최고 내압 5 Mpa를 실현함과 동시에, 순간 고압에도 계기를 보호하는 등 내구성을 한층 높인 제품이다.

차압계

기타

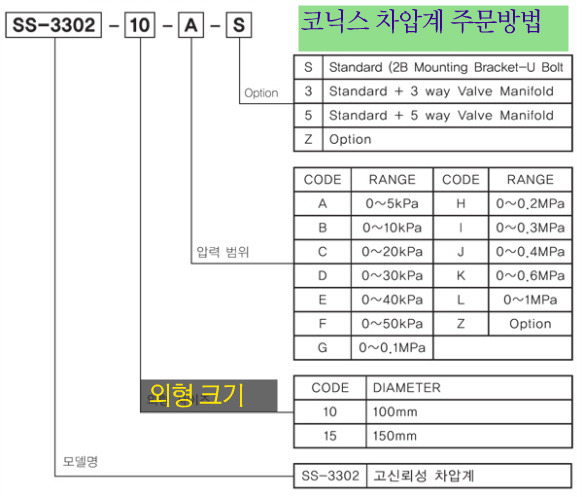

차압계는 무엇인가? differential pressure gauge로 영어로 표기하며 압력의 접속구가 L(저압 측)과 H(고압 측)가 있으며 저압 측과 고압 측의 압력차를 차압이라고 합니다. 이 압력을 측정하여 표시하는 장치를 차압계라고 한다. 차압계 형번 선정방법에서는 예를 들어 SS-3302-10-AS와 같이 구성할 수 있으며 외형의 크기와 압력의 범위 기타 옵션등에 대한 내용을 확인하고 선정합니다. 주문 방법에 대한 아래의 내용 또는 첨부한 오토닉스의 자료를 참조하여 선정합니다.

SS-3302 형번 확인하기 (오토닉스)

차압계 형번은 오토닉스 형번으로 변경되었습니다.

SS-3302.pdf

0.65MB

오토닉스 카탈로그 자료 SS-3302 관련 카탈로그 자료 참조 합니다.

오토닉스 차압계

차압계설치시 유의 사항에서는 차압계의 파손을 방지하기 위하여 필히, (3-Way, 5-Way) 매니폴드를 함께 사용하여야 하며, 매니폴드 상의 설치 전 고압 측과 저압 측을 반드시 확인하여 설치한다. 차압계는 기체의 차압 측정 시에는 압력 취출구보다 높은 위치에 설치하고, 액체의 차압 측정 시에는 통상 압력 취출구 보다 낮은 위치에 설치하여야 합니다.

M-2000_KO_TCD210191AC_20230119_MANUAL_W.pdf

0.56MB

M-1000 시리즈 제품은 오토닉스의 미압 차압계 제품으로 내용은 첨부한 오토닉스의 카탈로그 자료를 참조 합니다.
